Coni del fascio ionico

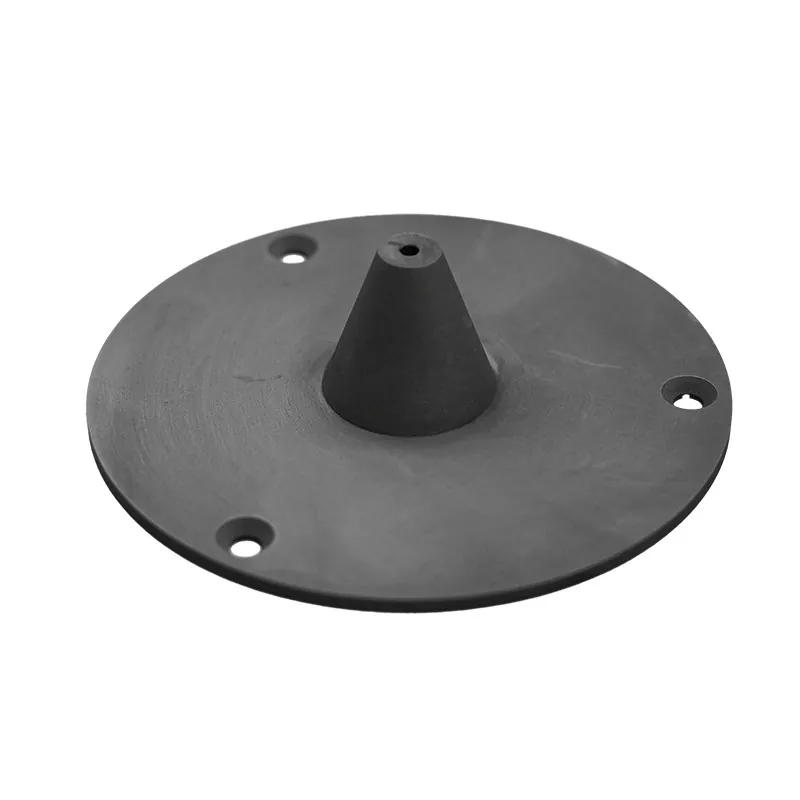

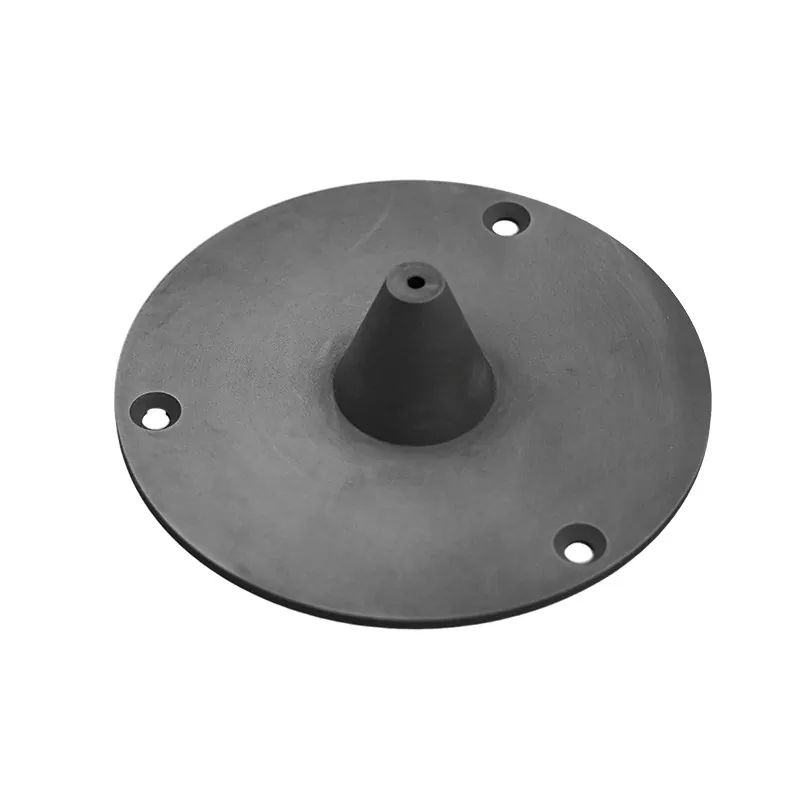

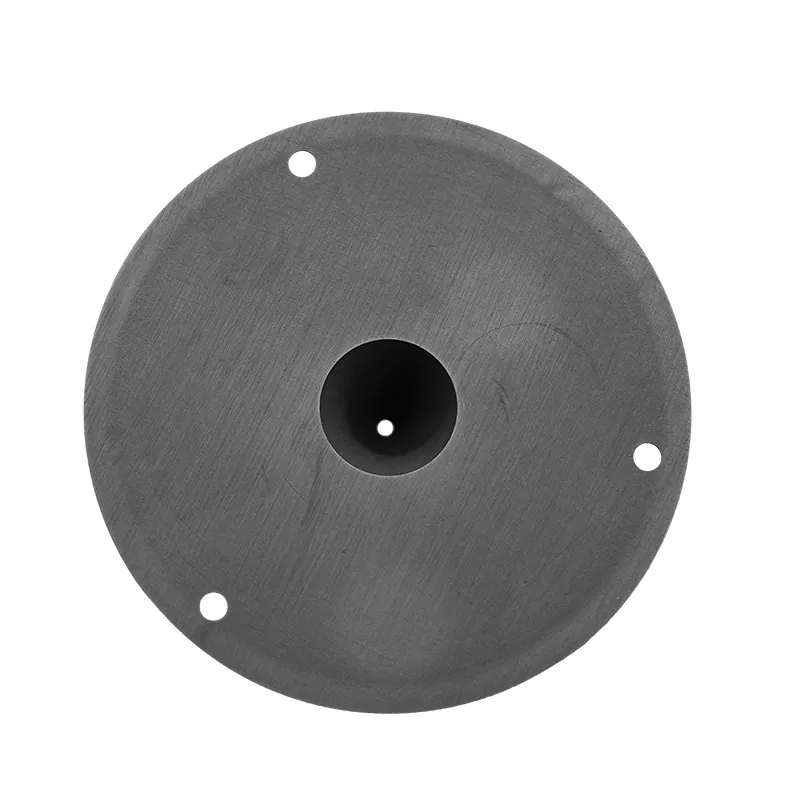

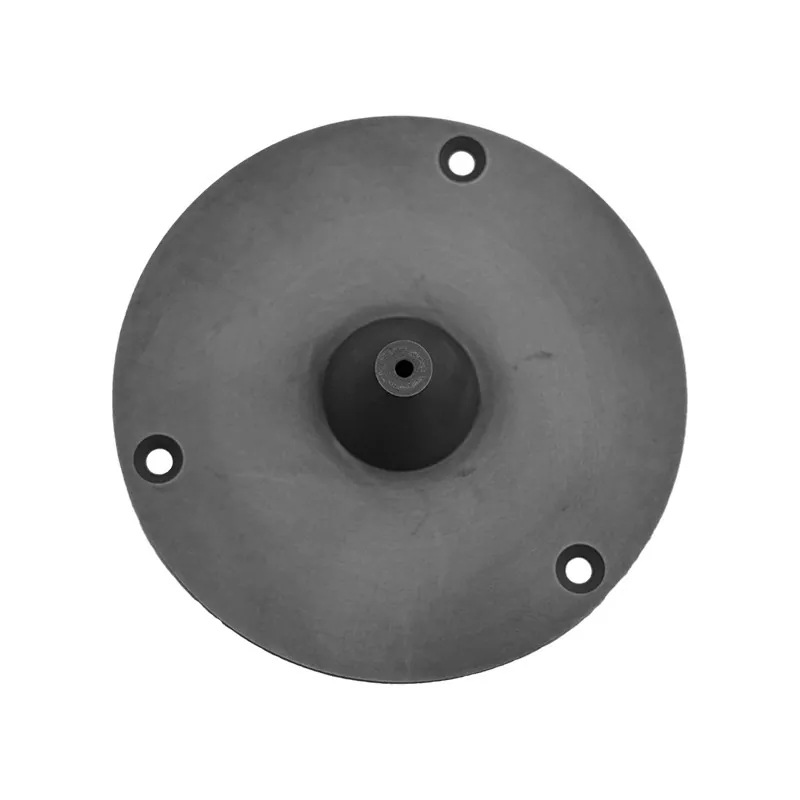

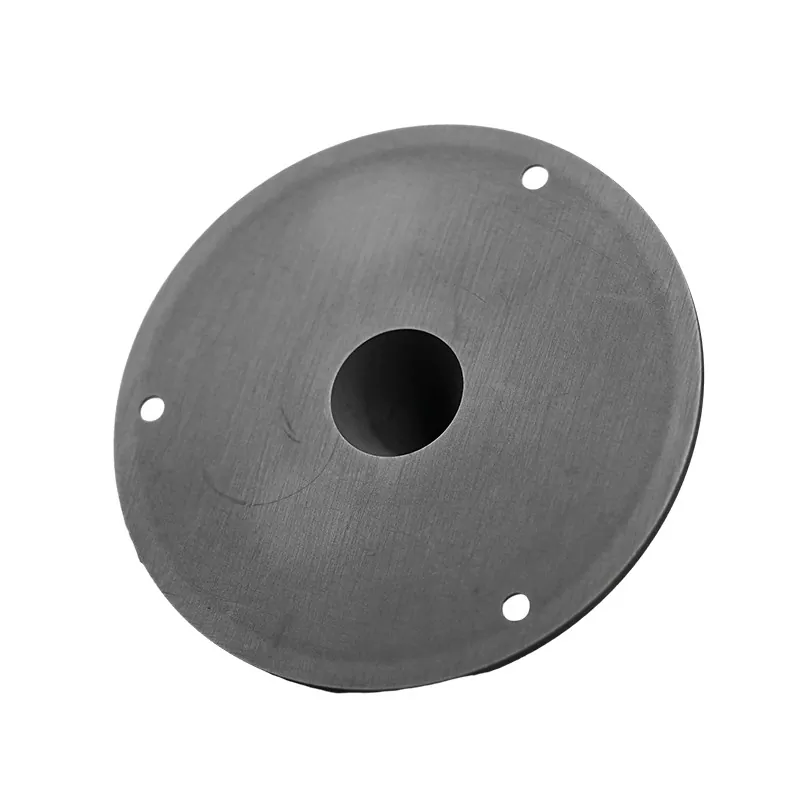

I coni del fascio ionico SIKAIDA sono componenti fondamentali dei sistemi di impianto e trasmissione del fascio ionico. Realizzati con materiali ceramici avanzati di elevata purezza e lavorati mediante stampaggio ad iniezione di precisione e sinterizzazione ad alta temperatura, presentano un contenuto di impurità estremamente basso, resistenza alle alte temperature e precisione dimensionale stabile. Possono essere lavorati in geometrie complesse per soddisfare requisiti di tolleranza estremamente elevati, rendendoli adatti a processi di impianto ionico di semiconduttori ad alte prestazioni.

In qualità di produttore professionale in Cina, SIKAIDA fornisce coni di fasci ionici affidabili, convenienti e personalizzabili a clienti di tutto il mondo nei settori dei semiconduttori, dei display a schermo piatto, dell'ottica, dei sistemi microelettromeccanici (MEMS) e dell'energia solare. SIKAIDA è un fornitore affidabile a lungo termine e un impianto di produzione dedicato per componenti di processo con fascio ionico di fascia alta.

Materiali e produzione

1. Materiali

Ion Beam Cones utilizza materiali tra cui allumina (Al₂O₃) con una purezza ≥99,9%, nitruro di silicio (Si₃N₄) con una purezza ≥99,5%, ossido di zirconio (ZrO₂) con una purezza ≥99,8% e silice fusa (99,999%). Tutti i materiali soddisfano i severi standard di purezza dell'industria dei semiconduttori e sono adatti ai requisiti prestazionali di varie applicazioni.

2. Processo di produzione

Il processo di produzione comprende stampaggio a iniezione di precisione, sinterizzazione ad alta temperatura, lavorazione di precisione CNC, lucidatura a specchio e pulizia e test automatizzati. Ogni processo è rigorosamente controllato in termini di precisione e qualità per garantire che il prodotto finale soddisfi gli standard del settore e le esigenze dei clienti.

Parametri chiave del prodotto

1. Precisione dimensionale

I coni del fascio ionico hanno tolleranze controllate entro ± 0,05 mm, rugosità superficiale Ra ≤ 0,4 μm, precisione della conicità del foro interno ± 0,02 mm, coassialità ≤ 0,03 mm e perpendicolarità ≤ 0,02 mm. Questa precisione dimensionale estremamente elevata garantisce efficacemente la precisione della trasmissione del fascio ionico.

2. Trattamento superficiale

I trattamenti superficiali includono lucidatura meccanica per una finitura a specchio, rivestimenti a polimerizzazione UV per migliorare le proprietà superficiali, rivestimenti antigraffio per migliorare la resistenza all'usura e decapaggio acido e passivazione per rimuovere impurità e migliorare la stabilità. I metodi di trattamento appropriati possono essere selezionati in base ai requisiti dell'applicazione.

3. Indicatori di prestazione

I coni del fascio ionico funzionano in un intervallo di temperature compreso tra -196 ℃ e +800 ℃, garantendo un funzionamento stabile in ambienti con temperature estreme. Possiedono una resistività di volume ≥10¹⁴Ω·cm e una resistività superficiale ≥10¹²Ω, esibendo eccellenti proprietà di isolamento. Possiedono inoltre un'eccezionale resistenza al plasma e alla corrosione chimica, consentendo loro di adattarsi ad ambienti di processo complessi.

Vantaggi fondamentali

1. Purezza ultraelevata: la purezza delle materie prime supera il 99,9%, riducendo al minimo la contaminazione dei wafer semiconduttori, garantendo prestazioni elettriche stabili dei dispositivi e soddisfacendo i rigorosi requisiti di purezza della produzione di semiconduttori.

2. Precisione geometrica estremamente elevata: garantisce dimensioni del prodotto costanti durante la produzione di massa, con errore di conicità controllato entro ± 0,05 mm ed errore di rotondità ≤ 0,02 mm, rispondendo esattamente ai requisiti di installazione e utilizzo dei sistemi di trasmissione del fascio ionico.

3. Qualità della superficie simile a uno specchio: rugosità superficiale Ra≤0,4μm, riducendo efficacemente la dispersione del fascio ionico, migliorando l'uniformità della trasmissione del fascio ionico e ottimizzando ulteriormente la precisione di impianto dei dispositivi a semiconduttore.

4. Stabilità ad ampio intervallo di temperature: funziona stabilmente in ambienti da criogenici profondi a temperature elevate. Il materiale ha un coefficiente di dilatazione termica estremamente basso, mantenendo un'eccellente stabilità dimensionale anche con variazioni di temperatura, prevenendo impatti sulle prestazioni derivanti dalle fluttuazioni di temperatura.

5. Eccellente isolamento e resistenza alla corrosione: previene efficacemente l'accumulo di carica durante la trasmissione del fascio ionico e resiste ad acidi forti, alcali forti e varie corrosione del plasma, garantendo un funzionamento stabile a lungo termine in ambienti di processo complessi.

Servizi personalizzati

I modelli e le dimensioni dei prodotti possono essere personalizzati in base alle diverse esigenze di processo. I formati di disegno supportati includono STP, STEP, IGS, XT, DXF, DWG, PDF e campioni fisici. Per quanto riguarda i tempi di consegna, la consegna del campione è di 4-7 settimane e la consegna del prodotto in batch è di 8-12 settimane. Il nostro sistema di qualità è conforme agli standard ISO9001:2015, SGS RoHS, REACH e SEMI, garantendo in modo completo la qualità del prodotto e l'efficienza della consegna.

Aree di applicazione

I coni del fascio ionico sono ampiamente utilizzati in molteplici campi, tra cui impiantatori di ioni nella produzione di semiconduttori, apparecchiature di elaborazione in display a schermo piatto, sistemi di deposizione di fasci di ioni (IBD) e attacchi di fasci di ioni (IBE) nella produzione di dispositivi ottici, produzione di sistemi microelettromeccanici (MEMS), apparecchiature di drogaggio ionico per celle solari e processi di impianto di ioni per dispositivi a semiconduttore di potenza come transistor bipolari a gate isolato (IGBT) e MOSFET di potenza.

Domande frequenti:

Q1: Quali materiali vengono generalmente utilizzati nei coni del fascio ionico?

R1: Utilizziamo principalmente materiali ceramici avanzati come allumina di elevata purezza (Al₂O₃), nitruro di silicio (Si₃N₄) e ossido di zirconio (ZrO₂). Questi materiali possiedono una purezza estremamente elevata, un'eccellente resistenza alle alte temperature e proprietà elettriche stabili.

Q2: UET può fornire specifiche e trattamenti superficiali personalizzati?

R2: Sì. UET può personalizzare le dimensioni, la conicità, il tipo di materiale e il trattamento superficiale dei coni in base ai requisiti del processo. Abbiamo una vasta esperienza nella produzione e siamo in grado di soddisfare i requisiti applicativi specifici dei clienti.

Q3: Come viene garantita la precisione e la qualità dei coni del fascio ionico?

R3: Adottiamo il sistema di gestione della qualità ISO9001:2015 e siamo dotati di apparecchiature di prova ad alta precisione, tra cui una macchina di misurazione a coordinate, un tester per la rugosità superficiale e uno spettrometro di fluorescenza a raggi X, per garantire che ogni lotto di prodotti soddisfi i rigorosi standard di settore.

Q4: Qual è il ciclo di consegna?

R4: Il ciclo di consegna del campione è di 4-7 settimane e il ciclo di consegna del prodotto batch è di 8-12 settimane. Il ciclo specifico dipende dalla complessità del prodotto e dalla quantità dell'ordine.
