Basi per stampi di precisione standard personalizzate da un produttore professionale in Cina

SIKAIDALe basi per stampi di precisione standard sono apparecchiature di processo fondamentali ampiamente utilizzate nel settore della produzione di stampi. Essendo lo "scheletro" dello stampo, vengono utilizzati per fissare e supportare i componenti dello stampo, i meccanismi di guida e i sistemi di espulsione. In qualità di produttore professionale con una propria fabbrica in Cina, SIKAIDA si impegna a fornire basi per stampi di precisione standard convenienti e, come fornitore affidabile, a soddisfare le diverse esigenze dei clienti globali.

QuestiBasi per stampi di precisione standardadotta standard di tolleranza convenzionali (tolleranza dimensionale ±0,1~1mm, planarità ≤0,02mm/m), combinando vantaggi economici, versatilità e consegna rapida. Sono costituiti da componenti standardizzati come una piastra portastampo fissa e una piastra portastampo mobile. Quella che segue è una classificazione dettagliata.

Classificazione per tipo di stampo

1. Basi per stampi a iniezione

- Base dello stampo a due piastre (superficie di divisione singola): la base dello stampo ad iniezione di precisione standard più utilizzata da SIKAIDA. Presenta una struttura semplice, un costo contenuto e una consegna rapida, adatta per la maggior parte dei prodotti stampati a iniezione come gusci di uso quotidiano, parti di elettrodomestici e giocattoli di plastica. Il design della superficie di divisione singola semplifica il processo di lavorazione e assemblaggio, migliorando l'efficienza produttiva.

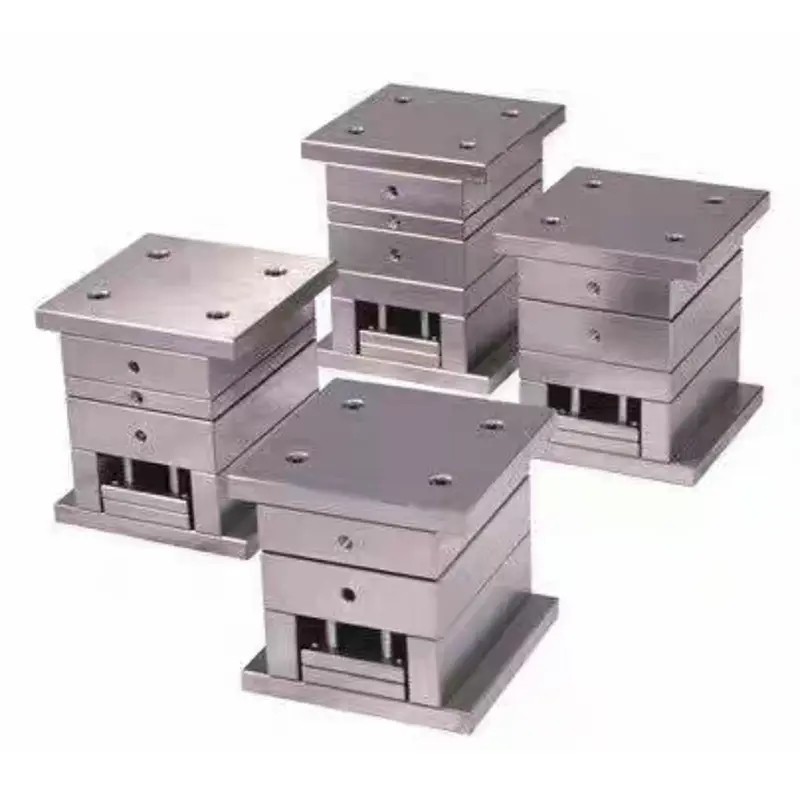

- Set di matrici a tre piastre (porta stretta): rispetto a un set di matrici a due piastre, aggiunge una piastra di spinta, ottenendo una struttura leggermente più complessa ma maggiore versatilità. Adatto per piccole parti di precisione che richiedono la rimozione automatica del cancello (come piccole parti in plastica e necessità quotidiane di precisione). La doppia superficie di divisione consente la separazione automatica del cancello e del prodotto, garantendo la qualità della superficie del prodotto.

2. Set di stampi per stampaggio

- Set di matrici per stampaggio colonna guida posteriore: offre un'ampia superficie operativa per un'alimentazione facile, adatta per il funzionamento manuale. Utilizzato principalmente per parti stampate di piccole e medie dimensioni come elementi di fissaggio, stoviglie e strumenti hardware. È uno dei tipi di stampi per stampaggio più comunemente utilizzati nella linea di prodotti standard SIKAIDA.

- Set di matrici per stampaggio pilastro guida centrale: il meccanismo di guida è situato su entrambi i lati del centro, fornendo una precisione di guida superiore rispetto al tipo con pilastro guida posteriore. Adatto per pezzi stampati che richiedono un'elevata precisione di guida (come particolari di ferramenta di precisione e piccoli pezzi stampati di dimensioni moderate).

Classificato per composizione strutturale

Le basi per stampi di precisione standard SIKAIDAS utilizzano un design strutturale standardizzato, con tutti i componenti prodotti in serie. Ciò garantisce una qualità stabile del prodotto riducendo i costi di produzione. La configurazione standard è composta da quattro sistemi principali con funzioni chiaramente definite e stretta integrazione.

1. Serie di modelli

I componenti principali della base dello stampo, compreso il pannello, la sagoma fissa (piastra A), la sagoma mobile (piastra B) e il ferro quadrato (piastra C), sono tutti realizzati in acciaio strutturale al carbonio di alta qualità 45# o acciaio a bassa lega. Dopo il trattamento termico, la durezza raggiunge 240~270HB, fornendo eccellenti proprietà meccaniche e lavorabilità complete. Modelli importanti possono essere realizzati in acciaio pretemprato P20, bilanciando prestazioni ed economia.

2. Sistema di guida

Comprende principalmente pilastri e manicotti di guida, che utilizzano una guida scorrevole con un gioco di 0,02~0,04 mm. La colonna di guida e i fori del manicotto di guida sono lavorati con precisione H7, garantendo un movimento flessibile e senza inceppamenti. Ciò fornisce una guida precisa per l'apertura e la chiusura dello stampo ed è fondamentale per garantire la precisione di base della base dello stampo.

3. Sistema di espulsione

Composto da un'asta di ripristino e perni/manicotti guida di espulsione, questo sistema espelle il prodotto stampato dalla cavità dello stampo. Il design standardizzato garantisce un'espulsione stabile e affidabile, prevenendo deformazioni e danni al prodotto e si adatta ai requisiti di espulsione di diversi tipi di prodotto.

4. Sistema di fissaggio e posizionamento

Include bulloni ad alta resistenza e perni di posizionamento per fissare i componenti della base dello stampo, garantendo la stabilità strutturale complessiva durante il funzionamento dello stampo. La selezione standardizzata di elementi di fissaggio e perni di posizionamento garantisce una buona intercambiabilità e facilita la manutenzione e la sostituzione future.

Le varie basi per stampi di precisione standard di SIKAIDA hanno confini applicativi chiaramente definiti, consentendo ai clienti di selezionare modelli adatti in base al tipo di prodotto, ai requisiti di precisione e alla regione di mercato. Tutte le basi per stampi di precisione standard SIKAIDA hanno una durata dello stampo compresa tra 100.000 e 500.000 cicli, soddisfacendo le esigenze della produzione industriale su larga scala e supportando una produzione efficiente per i clienti.

In qualità di produttore e fornitore professionale in Cina, SIKAIDA non solo fornisce un ampio stock di specifiche standard, ma intraprende anche servizi di personalizzazione non standard. Possiamo progettare basi di stampi secondari sulla base dei disegni dei clienti per soddisfare le esigenze personalizzate di diversi settori.
