Stampo per stampaggio pannello laterale sinistro automobilistico

Lo stampo per stampaggio del pannello laterale sinistro per autoveicoli SIKAIDA è un sistema di strumenti di stampaggio complesso, di grandi dimensioni e ad alta precisione sviluppato da SIKAIDA per lo stampaggio del pannello laterale sinistro integrale di lamiere di acciaio o alluminio. Non si tratta di un singolo stampo, ma di un sistema integrato completo che comprende componenti chiave come stampi di tranciatura, stampi di imbutitura, stampi di rifilatura e stampi di flangiatura. Il livello di produzione di questo prodotto rappresenta direttamente lo standard più elevato degli stampi per stampaggio di pannelli di carrozzeria automobilistica ed è un simbolo fondamentale della forza globale di SIKAIDA come fornitore professionale nel settore degli stampi.

Caratteristiche dettagliate del prodotto

1. Grandi dimensioni e struttura complessa

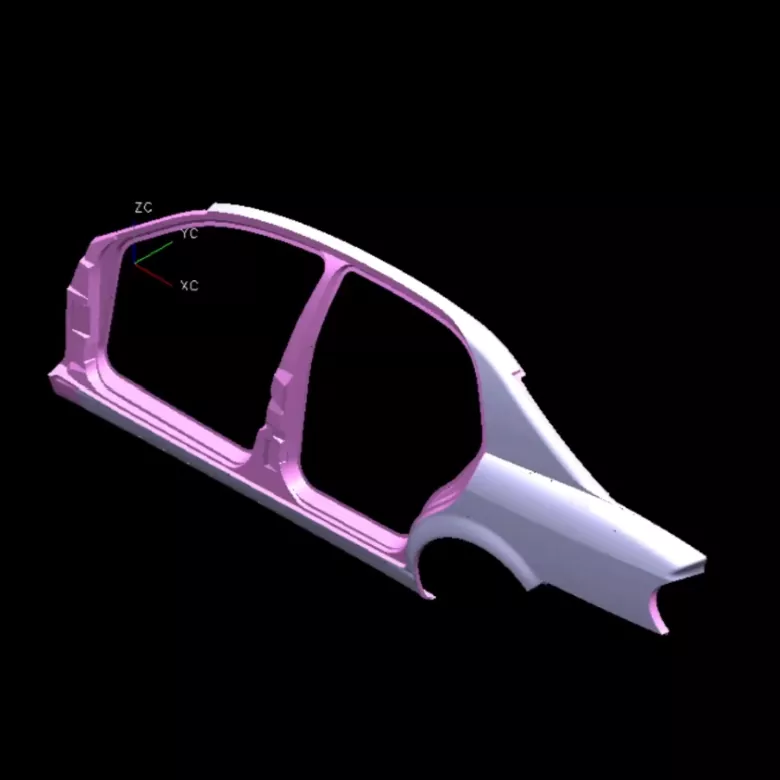

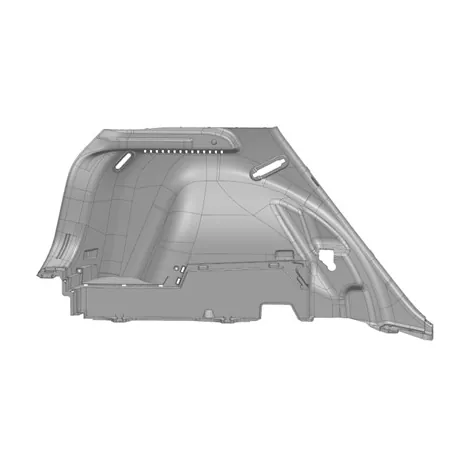

Il pannello laterale sinistro di un'auto è di grandi dimensioni (tipicamente oltre 1,5 metri di lunghezza e 0,8-1 metro di larghezza), con una forma complessa, che include elementi di imbutitura profonda, curvature complesse, aperture di finestre e linee caratteristiche. Lo stampo per stampaggio del pannello laterale sinistro automobilistico di SIKAIDA può formare con precisione i fori di montaggio, le nervature di rinforzo e i dettagli della flangiatura sul pannello laterale. Attraverso l'analisi della simulazione professionale e l'ottimizzazione della struttura dello stampo, garantisce una distribuzione ragionevole delle sollecitazioni e una formatura stabile.

2. Requisiti di alta precisione e alta qualità

Essendo uno dei principali componenti esterni di un'auto, il pannello laterale sinistro deve essere privo di graffi, rughe, ammaccature e altri difetti. SIKAIDA controlla rigorosamente la qualità, con requisiti rigorosi per la finitura superficiale dello stampo e la distribuzione della pressione. Le superfici di formatura delle chiavette sono finemente lucidate con finitura a specchio, evitando efficacemente difetti superficiali causati dall'attrito tra la lamiera e lo stampo durante lo stampaggio.

3. Formatura integrata multiprocesso

Lo stampaggio del pannello laterale sinistro richiede il completamento continuo di molteplici processi, tra cui tranciatura, imbutitura, rifilatura e flangiatura. Lo stampo per stampaggio del pannello laterale sinistro automobilistico di SIKAIDA funziona perfettamente con le moderne linee di produzione automatizzate, utilizzando la tecnologia di trasferimento robotizzato per ottenere uno stampaggio multistazione continuo. Ciò bilancia l'efficienza produttiva con una qualità costante del prodotto e la disposizione scientifica del processo accorcia i cicli di produzione e riduce i costi.

4. Sistema di guida e bilanciamento complesso

Affrontando le forme complesse e le grandi dimensioni dei pannelli laterali, lo stampo è dotato di un sistema di guida ad alta precisione (colonne di guida, manicotti di guida, piastre di guida laterali) per garantire la chiusura precisa degli stampi superiore e inferiore. Un sistema di bilanciamento completo (molle ad azoto, blocchi di bilanciamento meccanici) garantisce uno stampaggio stabile e sicuro, prolungando la durata dello stampo.

5. Sistema avanzato di lubrificazione e ventilazione

Lo stampo è dotato di un complesso sistema di lubrificazione automatica che applica automaticamente il lubrificante durante lo stampaggio, riducendo l'attrito tra la lamiera e lo stampo e migliorando la qualità della formatura. Le matrici di trafilatura di grandi dimensioni sono dotate di un sistema di ventilazione multipunto per prevenire rughe, ammaccature e altri difetti di formatura causati dall'aria intrappolata.

Caratteristiche e applicazioni del prodotto

Lo stampo per stampaggio pannello laterale sinistro SIKAIDA Automotive viene utilizzato principalmente nella produzione di pannelli laterali per veicoli passeggeri come berline, SUV e monovolume. Può essere utilizzato anche nella produzione di fiancate cabina e altre coperture per veicoli commerciali. Gli stampi sono realizzati in acciaio legato ad alta resistenza, con superfici chiave sottoposte a trattamento termico e lucidatura di precisione, con conseguente elevata resistenza all'usura, alta precisione e lunga durata. Essendo una fabbrica professionale con una vasta esperienza nella produzione, SIKAIDA può personalizzare soluzioni di stampi in base ai diversi modelli di veicoli e alle esigenze dei clienti, soddisfacendo le diverse esigenze di produzione dell'industria automobilistica.

Introduzione al processo di produzione

1. Analisi del prodotto e simulazione CAE

Prima della progettazione dello stampo, SIKAIDA utilizza software di simulazione di stampaggio professionale come AutoForm e Dynaform per prevedere la formabilità, la deformazione e il ritorno elastico dei pannelli laterali, identificando in anticipo i rischi legati alla qualità, ottimizzando le soluzioni di processo e le strutture dello stampo e riducendo i costi di prova e modifica.

2. Progettazione dello stampo

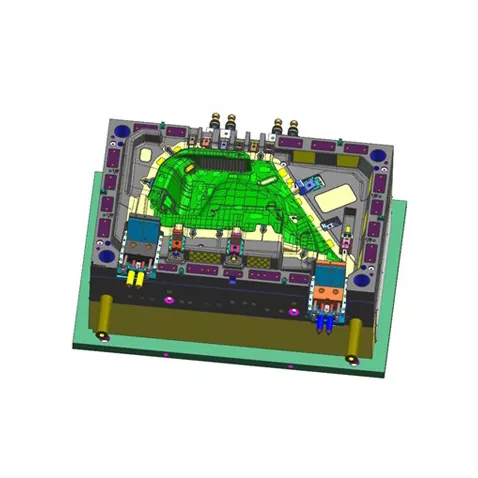

Software di progettazione 3D avanzati come UG e CATIA vengono utilizzati per completare la progettazione 3D completa di tutti i componenti, inclusi lo stampo superiore, lo stampo inferiore e l'anello di pressione. Fattori come lo spessore della lamiera e la compensazione del ritorno elastico vengono pienamente considerati per garantire la precisione e la stabilità dello stampo. Lo schema di progettazione viene rivisto e confermato da ingegneri professionisti.

3. Selezione dei materiali

Il substrato della matrice per stampaggio del pannello laterale sinistro automobilistico utilizza acciaio strutturale al carbonio di alta qualità (come l'acciaio 45) o acciaio strutturale legato (come 42CrMo) per garantire tenacità e rigidità. Le parti operative (profili, taglienti) utilizzano acciaio per utensili ad alto contenuto di carbonio e cromo (come Cr12MoV, SKD11) o acciaio metallurgico delle polveri per garantire elevata durezza, elevata resistenza all'usura e prolungare la durata dello stampo.

4. Lavorazione meccanica di precisione

- Lavorazione di sgrossatura: la lavorazione iniziale viene eseguita utilizzando una fresatrice a portale di grandi dimensioni o un centro di lavoro a portale CNC, con margine per la finitura.

- Lavorazione di finitura: la lavorazione di precisione del centro di lavoro CNC ad alta velocità di profili e taglienti garantisce precisione dimensionale e rugosità superficiale.

- Lavorazioni speciali: l'elettroerosione (EDM) viene utilizzata per elaborare profili e angoli complessi; L'elettroerosione a filo viene utilizzata per realizzare fori e contorni di precisione; la tempra e il rinvenimento vengono eseguiti per ottenere una durezza di 48-52 HRC.

- Trattamento superficiale: sui profili viene applicata una cromatura dura o nitrurazione per migliorare la durezza e la resistenza all'usura, mentre vengono eseguiti anche trattamenti antiruggine e sgrassaggio.

5. Assemblaggio e debug (stampo di prova T0)

Tutti i componenti sono assemblati in uno stampo completo, installato sull'attrezzatura di stampaggio per lo stampaggio di prova. I tecnici professionisti regolano ripetutamente i parametri di processo come pressione e corsa fino alla produzione di una parte qualificata. Dopo il controllo del primo pezzo e la conferma della misurazione dimensionale, viene consegnato al cliente.

Tendenze di sviluppo

1. Stampaggio integrato ultra-grande

I pannelli laterali automobilistici si stanno sviluppando verso strutture integrate più grandi, che richiedono un tonnellaggio dello stampo più elevato (fino a 2000 tonnellate e oltre) e stabilità dimensionale. SIKAIDA ottimizza continuamente la tecnologia di progettazione e lavorazione, consentendo lo sviluppo di stampi per lo stampaggio di pannelli laterali integrati ultra-grandi per soddisfare le esigenze dei veicoli a nuova energia e dei modelli di prossima generazione.

2. Applicazione di materiali leggeri

Con lo sviluppo dell’alleggerimento automobilistico, vengono ampiamente utilizzati nuovi materiali come l’acciaio ad alta resistenza e le leghe di alluminio. SIKAIDA ottimizza la struttura dello stampo e la tecnologia di trattamento superficiale per adattarsi alle caratteristiche di formatura di nuovi materiali (ad esempio, gli stampi per trafilatura in lega di alluminio sono dotati di rivestimenti e sistemi di lubrificazione speciali).

3. Produzione intelligente e digitalizzazione

I sensori di pressione e temperatura sono incorporati nello stampo per monitorare i parametri di stampaggio in tempo reale, consentendo la manutenzione predittiva e l'ottimizzazione del processo. In combinazione con la tecnologia del gemello digitale per il debug virtuale, il ciclo di sviluppo può essere abbreviato del 20-30%, migliorando l'efficienza della ricerca e sviluppo.

4. Cambio rapido e automazione degli stampi

Per le esigenze di produzione di più varietà e piccoli lotti, lo stampo adotta una struttura di cambio rapido dello stampo (serraggio rapido, posizionamento automatico), abbinata a robot automatizzati e sistemi di ispezione visiva, raggiungendo un elevato grado di automazione nella produzione di stampaggio e migliorando la flessibilità della produzione.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati per lo stampo per stampaggio del pannello laterale sinistro automobilistico?

A1: La base dello stampo utilizza comunemente acciaio strutturale al carbonio di alta qualità (come l'acciaio 45) o acciaio strutturale legato (come 42CrMo). Le parti di lavoro (profili, taglienti) utilizzano acciaio per utensili ad alto contenuto di carbonio e cromo (come Cr12MoV, SKD11) o acciaio metallurgico delle polveri per garantire elevata durezza (48-52 HRC) ed elevata resistenza all'usura. Alcuni stampi di fascia alta utilizzano la tecnologia del carburo cementato o del rivestimento superficiale per migliorare la durata.

Q2: Quanto dura il ciclo di produzione di uno stampo per stampaggio del pannello laterale sinistro di un'autoveicolo?

R2: Il ciclo di produzione degli stampi per lo stampaggio del pannello laterale sinistro di un'automobile varia generalmente da 8 a 15 mesi, a seconda di fattori quali la complessità del pezzo, i requisiti di precisione e la capacità produttiva. Il ciclo di sviluppo degli stampi per pannelli laterali con superficie curva complessa può superare i 15 mesi, mentre gli stampi per strutture semplici possono essere completati entro 8-10 mesi. L'intero processo, dalla progettazione e lavorazione all'assemblaggio e al debug, richiede la collaborazione tra più reparti.
