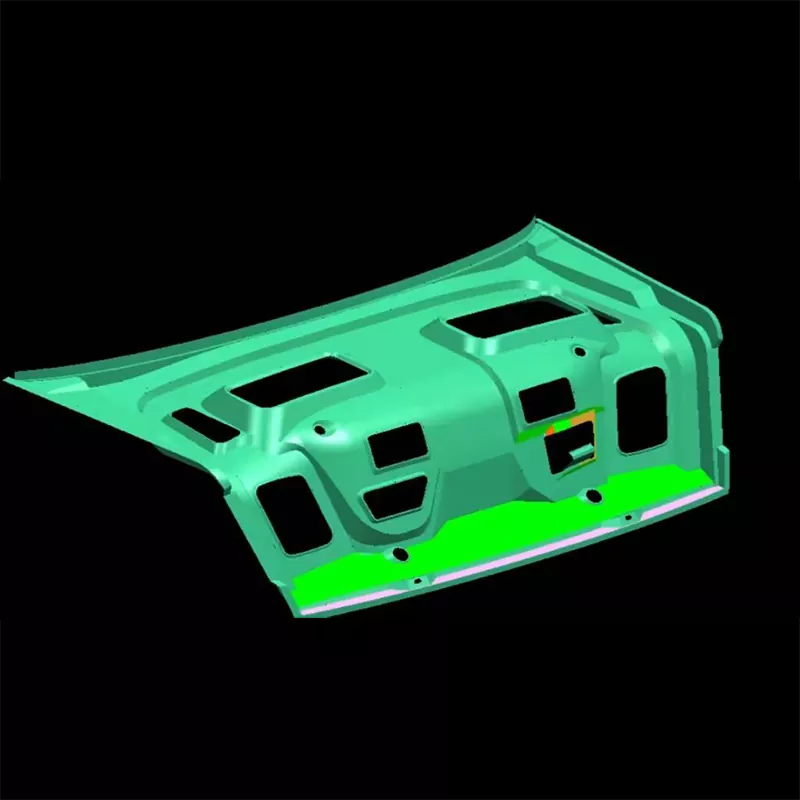

Stampo per stampaggio pannello interno del coperchio del bagagliaio automobilistico

Lo stampo per stampaggio pannelli interni del cofano del bagagliaio per autoveicoli SIKAIDA è un sistema di stampi integrato grande, complesso e di alta precisione utilizzato per stampare acciaio laminato a freddo, acciaio inossidabile, leghe di alluminio e altre lamiere metalliche in pannelli interni del cofano del bagagliaio qualificati. Non si tratta di uno stampo singolo, ma di un sistema di stampi progressivi o compositi multistazione in grado di completare i processi di formatura, rifilatura, punzonatura e flangiatura in un'unica operazione. Si tratta di un punto di riferimento per la tecnologia degli stampi per pannelli di carrozzeria automobilistica, poiché determina direttamente l'aspetto, la vestibilità e le prestazioni strutturali del prodotto finale.

Caratteristiche principali del prodotto

1. Grandi dimensioni e struttura complessa

I pannelli interni del cofano del bagagliaio sono generalmente lunghi più di 1,2 metri e larghi 0,8-1,0 metri, con forme complesse che includono nervature di rinforzo, fori di montaggio e strutture di flangiatura. Lo stampo per stampaggio del pannello interno del cofano del bagagliaio di un'auto utilizza numerose superfici a forma libera e una lavorazione continua multistazione per garantire la formazione precisa di contorni complessi.

2. Altissima precisione e qualità della superficie

Essendo un componente esterno e strutturale, il pannello interno del bagagliaio non presenta graffi, pieghe o crepe. Gli stampi SIKAIDA sono caratterizzati da superfici ultra lisce, distribuzione uniforme delle sollecitazioni e flusso di materiale ottimizzato, ottenuti attraverso lavorazioni meccaniche ad alta precisione e tecnologie avanzate di trattamento superficiale.

3. Compatibilità multimateriale

Compatibile con vari materiali in lamiera come acciaio laminato a freddo, acciaio zincato, acciaio inossidabile e leghe di alluminio, la struttura dello stampo è ottimizzata per le prestazioni di formatura e le caratteristiche di ritorno elastico di diversi materiali. Può integrare speciali sistemi di posizionamento e riconoscimento per ottenere una produzione flessibile.

4. Meccanismo di formatura complesso e automazione

Per numerosi angoli negativi e strutture sottosquadro, lo stampo per stampaggio pannelli interni del coperchio del bagagliaio automobilistico è dotato di un cuneo completo, cursore e meccanismo di formatura idraulico, accoppiato con un'alimentazione automatica, un posizionamento preciso e un sistema di scarico stabile, consentendo una produzione di massa affidabile e senza personale.

5. Monitoraggio e controllo intelligenti

Lo stampo integra sensori di pressione, rilevatori di spostamento e termoregolatori per ottenere il monitoraggio in tempo reale del processo di stampaggio, l'autoottimizzazione dei parametri e la tracciabilità della qualità, garantendo la coerenza dei prodotti in lotti.

Aree di applicazione

Gli stampi per stampaggio pannelli interni del bagagliaio SIKAIDA sono ampiamente utilizzati in vari veicoli passeggeri e campi correlati:

- Berline, berline, SUV, monovolume

- Veicoli a nuova energia (elettrici puri, ibridi plug-in, ibridi)

- Produzione di componenti automobilistici

- Mercato della riparazione e sostituzione aftermarket automobilistico

Con lo sviluppo dei veicoli leggeri, l'applicazione dei pannelli interni del bagagliaio in lega di alluminio sta diventando sempre più diffusa. La nostra tecnologia degli stampi continua ad aggiornarsi per adattarsi ai requisiti più elevati di materiali e processi.

Processo di produzione

1. Analisi del prodotto e simulazione CAE

Lo stampo per stampaggio del pannello interno del cofano del bagagliaio di un'auto utilizza i software AutoForm e Dynaform per l'analisi della formabilità, la previsione del ritorno elastico e la simulazione della distribuzione dello spessore per evitare in modo proattivo difetti di stampaggio come fessurazioni, grinze e ritorno elastico.

2. Progettazione dello stampo

Progettazione 3D completa utilizzando il software UG, CATIA e SolidWorks, coprendo la progettazione della superficie, i sistemi di guida, scarico e posizionamento, rispettando completamente le proprietà dei materiali e i parametri delle apparecchiature.

3. Selezione dei materiali

- Parti operative: Cr12MoV, SKD11, W6Mo5Cr4V2 (elevata durezza, elevata resistenza all'usura)

- Corpo base: acciaio 45#, Q235 (alta resistenza, elevata rigidità)

- Montanti e boccole guida: acciaio per cuscinetti, SUJ2 (precisione stabile)

4. Lavorazione meccanica di precisione

- Lavorazioni di sgrossatura: fresatura a portale, elettroerosione a filo

- Lavorazione di finitura: CNC ad alta velocità (precisione ± 0,01 mm), rettifica, lucidatura

- Lavorazioni speciali: Elettroerosione (EDM), elettrolucidatura

- Trattamento superficiale: nitrurazione, cromatura, rivestimento DLC

5. Assemblaggio e stampo di prova T0

Dopo aver completato l'assemblaggio e il collaudo di precisione di tutte le parti, vengono eseguiti lo stampaggio di prova e l'ispezione del primo pezzo. La modifica e l'ottimizzazione continua dello stampo vengono eseguite fino al raggiungimento di una produzione di massa stabile.

Tendenze di sviluppo

1. Alleggerimento e stampaggio integrato: utilizzando leghe di alluminio e acciaio ad alta resistenza, più componenti sono integrati in un'unica unità, riducendo il numero di parti e punti di connessione.

2. Tecnologie di termoformatura e idroformatura: ampiamente applicati a materiali ad alta resistenza, gli stampi sono dotati di sistemi avanzati di controllo della temperatura e materiali resistenti alle alte temperature, raggiungendo temperature di formatura di 500-900 ℃.

3. Produzione intelligente e digitalizzazione: si ottengono l’integrazione delle reti di sensori e la combinazione della tecnologia del gemello digitale, della messa in servizio virtuale, della manutenzione predittiva e dell’autoottimizzazione dei processi.

4. Applicazioni di produzione additiva: la stampa 3D viene utilizzata per produrre complessi canali per l'acqua di raffreddamento e strutture leggere, migliorando l'efficienza dello stampo e abbreviando i cicli di produzione.

5. Tecnologia di formatura multi-materiale: adattabile alle strutture composite di acciaio-alluminio e plastica-metallo, per soddisfare le esigenze speciali della formatura multi-materiale.

Domande frequenti

Q1: Quali materiali vengono generalmente utilizzati nella matrice per stampaggio del pannello interno del coperchio del bagagliaio automobilistico?

A1: La parte operativa dello stampo utilizza principalmente acciaio per utensili ad alto contenuto di carbonio e cromo (come Cr12MoV, SKD11) e acciaio rapido per garantire elevata durezza e resistenza all'usura; la parte di base utilizza acciaio strutturale come acciaio 45 e Q235 per garantire resistenza; i pilastri e le boccole di guida utilizzano acciaio per cuscinetti o SUJ2. La selezione del materiale dello stampo verrà adattata ai diversi materiali di formatura; ad esempio, quando si formano le leghe di alluminio, si presterà maggiore attenzione all'antiaderenza e alla conduttività termica del materiale.

Q2: Quanto dura il ciclo di produzione dello stampo per stampaggio del pannello interno del coperchio del bagagliaio automobilistico?

A2: Lo stampo per lo stampaggio del pannello interno del bagagliaio dell'auto richiede in genere 8-15 mesi dalla progettazione alla consegna. Il ciclo specifico dipende dalla complessità del prodotto, dalla tipologia del materiale, dai requisiti di precisione e dal livello tecnico dell'azienda produttrice. Stampi complessi monopezzo o stampi che utilizzano nuovi materiali possono avere un ciclo di sviluppo più lungo.

Q3: Come garantire la qualità di formatura del pannello interno del bagagliaio?

A3: Garantire la qualità della formatura richiede il controllo di molteplici aspetti: in primo luogo, l'analisi preliminare della simulazione CAE per prevedere potenziali difetti di formatura; in secondo luogo, precisione nella produzione degli stampi, con finitura superficiale che generalmente richiede Ra0,4 o superiore; terzo, ottimizzazione dei parametri di processo, tra cui pressione, corsa e lubrificazione; quarto, impiegando sistemi di monitoraggio avanzati per monitorare il processo di formatura in tempo reale; e quinto, rigorosa ispezione delle materie prime e controllo della stabilità del processo.

Q4: Qual è la durata dello stampo?

R4: A seconda del materiale e del processo, la durata utile di uno stampo per stampaggio del pannello interno del cofano del bagagliaio di un'auto è generalmente compresa tra 300.000 e 1.000.000 di cicli. L'utilizzo di materiali per stampi di alta qualità e processi di trattamento termico adeguati, combinati con una corretta manutenzione, può prolungare significativamente la durata dello stampo. La durata utile degli stampi per la formatura delle leghe di alluminio è generalmente più lunga di quella degli stampi per la formatura dell'acciaio.

Q5: Come soddisfare i requisiti di formatura di diversi materiali?

A5: Gli stampi devono essere progettati specificamente per materiali diversi. Ad esempio, la formatura dell'acciaio richiede una forza di formatura maggiore e una migliore lubrificazione; la formazione di leghe di alluminio richiede la considerazione dell'adesione del materiale e della conduttività termica; e la formatura dell'acciaio ad alta resistenza richiede una maggiore compensazione del ritorno elastico. Regolando la forma dello stampo, i parametri di processo e il trattamento superficiale, è possibile adattare le caratteristiche di formatura di diversi materiali.
