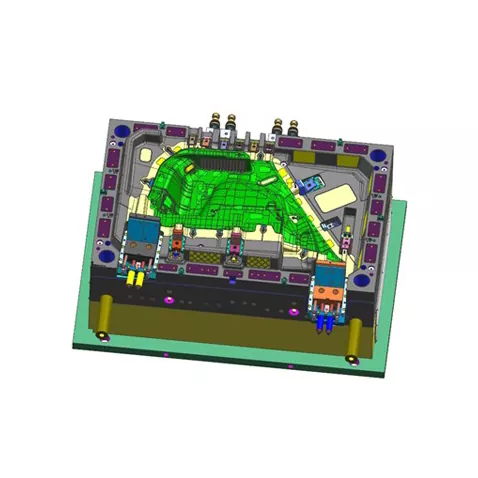

Stampo per stampaggio pannello laterale destro automobilistico

Lo stampo per stampaggio del pannello laterale destro automobilistico di SIKAIDA è un sistema di stampi di grandi dimensioni e ad alta precisione composto da più componenti, in grado di soddisfare le esigenze di formatura del pannello laterale destro (pannello esterno, pannello interno, nervature di rinforzo, ecc.). In qualità di fornitore professionale, SIKAIDA controlla rigorosamente la qualità per garantire la produzione stabile di parti di pannelli laterali di alta qualità, supportando una produzione efficiente per le case automobilistiche.

Dettagli del prodotto

1. Struttura su larga scala e complessa

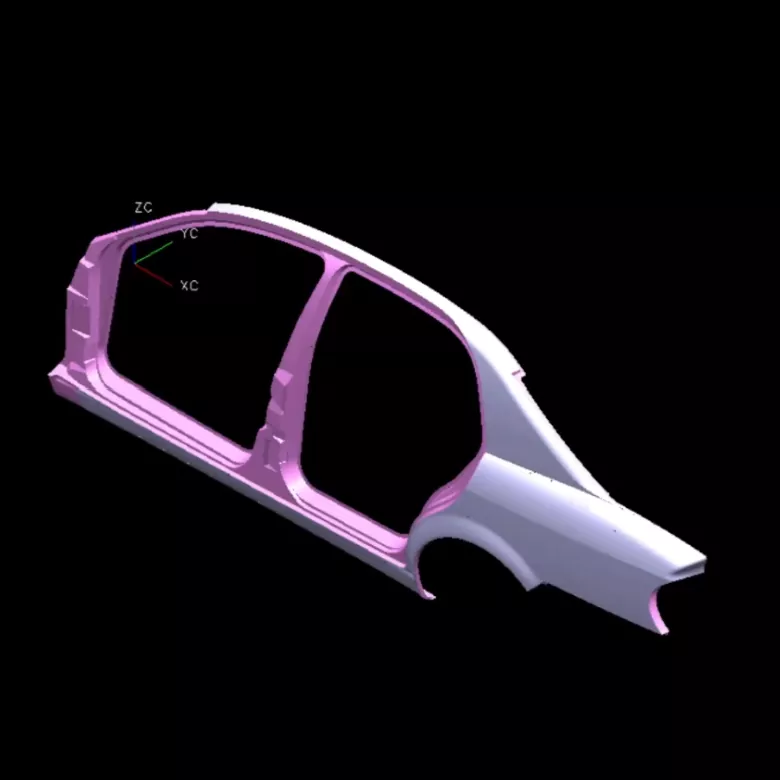

Lo stampo per stampaggio del pannello laterale destro automobilistico è di dimensioni enormi (oltre 1,5 metri di lunghezza e oltre 0,8 metri di larghezza) con una forma complessa, in grado di formare caratteristiche chiave come i finestrini delle portiere, le posizioni di montaggio degli specchietti retrovisori e le nervature di rinforzo.

2. Requisiti di alta precisione e alta qualità

Progettata per parti dall'aspetto del pannello laterale, la superficie dello stampo è priva di difetti, con una precisione dimensionale entro ± 0,05 mm, una finitura superficiale a specchio (Ra ≤ 0,4 μm) e bordi lisci e privi di bave.

3. Processi di formatura complessi

Integrando processi avanzati come imbutitura profonda, rifilatura e punzonatura, flangiatura, pressatura di nervature di rinforzo e formatura continua multistazione, completa in modo efficiente la formatura di parti complesse.

4. Sistema di guida e regolazione di precisione

Dotato di colonne e boccole di guida ad alta precisione, anelli di pressione regolabili, cursori a camma mobili e un sistema idraulico/molla ad azoto, che garantiscono precisione e stabilità di stampaggio.

5. Sistema avanzato di raffreddamento e lubrificazione

Dotato di raffreddamento ad acqua circolante, lubrificazione automatica e sistemi di spurgo dell'aria compressa, è adatto per lo stampaggio ad alta velocità, prolungando la durata dello stampo e garantendo una produzione stabile.

Caratteristiche e applicazioni del prodotto

1. Stampaggio integrale: lo stampaggio in un unico pezzo riduce la saldatura e migliora l'efficienza;

2. Produzione ad alta efficienza: adattabile all'automazione ad alta velocità, tempo di ciclo 15-20 secondi;

3. Elevato utilizzo del materiale: layout ottimizzato, tasso di utilizzo ≥85%;

4. Buona consistenza: le parti stampate hanno una qualità stabile e una forte intercambiabilità;

5. Forte adattabilità: i componenti sostituibili possono adattarsi a diversi modelli di veicoli, riducendo i costi.

Introduzione al processo di produzione

1. Analisi del prodotto e progettazione del processo: lo stampo per stampaggio del pannello laterale destro automobilistico utilizza il software CAE per analizzare la formabilità dello stampaggio, ottimizzare il processo e determinare la soluzione di stampaggio ottimale.

2. Progettazione dello stampo: progettazione 3D completa utilizzando UG e CATIA per migliorare i meccanismi principali come la guida e il raffreddamento.

3. Selezione del materiale: la base dello stampo utilizza acciaio 45 e le parti di lavoro utilizzano acciai per utensili come Cr12MoV, con aree ad alta usura rinforzate.

4. Processo di lavorazione di precisione: la lavorazione di sgrossatura, la lavorazione di finitura (CNC, taglio a filo) e il trattamento superficiale (tempra, lucidatura, nitrurazione) garantiscono la precisione dello stampo e la resistenza all'usura.

5. Assemblaggio e debug Dopo l'assemblaggio di precisione, lo stampo viene testato sulla macchina, i parametri vengono regolati e la produzione di prova in batch verifica la stabilità dello stampo.

Lo stampo per stampaggio del pannello laterale destro del settore automobilistico SIKAIDA è un componente fondamentale dell'attrezzatura nella produzione automobilistica. Il suo ciclo di sviluppo dura da 8 a 15 mesi e il suo costo elevato lo rende un indicatore chiave della forza di un'azienda. Il nostro stabilimento in Cina ha la piena capacità produttiva e continuerà a innovare, fornendo soluzioni di stampi di alta qualità a clienti globali per un vantaggio reciproco.

Domande frequenti

Q1: Quali materiali vengono generalmente utilizzati per lo stampo per stampaggio del pannello laterale destro automobilistico?

A1: La base dello stampo utilizza comunemente acciaio strutturale al carbonio standard (come l'acciaio 45), mentre le parti operative utilizzano acciaio per utensili ad alto contenuto di carbonio e cromo (come Cr12MoV, DC53). Le aree ad alta usura possono utilizzare carburo cementato o sottoporsi a un trattamento di rafforzamento superficiale.

Q2: Quanto dura il ciclo di produzione di uno stampo per stampaggio del pannello laterale destro di un'autoveicolo?

A2: Lo stampo per stampaggio del pannello laterale destro automobilistico è il culmine di tecnologia, esperienza e maestria. Il suo ciclo di sviluppo è lungo (di solito 8-15 mesi) e il suo costo è elevato (raggiunge milioni o decine di milioni di RMB), rendendolo un indicatore chiave della forza globale di un'azienda di stampi. Man mano che l’industria automobilistica si sviluppa verso nuove energie, intelligentizzazione e leggerezza, i requisiti tecnici per i suoi stampi continueranno ad aumentare.
