Stampo per stampaggio pannello esterno cofano automobilistico

Lo stampo per stampaggio del pannello esterno del cofano automobilistico SIKAIDA è un sistema di curvatura ampio e complesso, che comprende uno stampo superiore, uno stampo inferiore, un anello di pressione e componenti di guida di precisione, adatto per la formatura in una o più fasi di pannelli esterni del cofano. In qualità di fornitore affidabile dell'industria automobilistica globale, i suoi stampi possono funzionare stabilmente in linee di stampaggio ad alto volume.

Caratteristiche principali del prodotto:

1. Struttura a doppia curvatura ampia e complessa: la matrice per stampaggio del pannello esterno del cofano automobilistico è adatta per pannelli esterni del cofano (lunghezza > 1,2 m, larghezza 0,8-1,0 m), con un'elevata percentuale di superfici a forma libera, linee caratteristiche e nervature di rinforzo, che richiedono precisione e qualità della superficie estremamente elevate.

2. Alta precisione e finitura superficiale a specchio: adatta per parti con aspetto di grado A (senza graffi, pieghe, ritorno elastico), la finitura superficiale dello stampo raggiunge il livello a specchio (Ra ≤ 0,4 μm), richiedendo standard rigorosi per materiali, trattamento termico e tecniche di lavorazione.

3. Sistema multiprocesso integrato: integra più processi come disegno, punzonatura e rifilatura, compatibile con vari processi di formatura, supporta alimentazione, posizionamento e scarico automatizzati ed è adatto per la produzione automatizzata.

4. Struttura resistente e guida di precisione: la matrice per stampaggio del pannello esterno del cofano automobilistico utilizza un telaio della matrice ad alta resistenza adatto per lo stampaggio ad alto tonnellaggio, dotato di un montante di guida ad alta precisione e di un sistema di manicotti di guida per evitare il disallineamento della matrice, e presenta un buffer stabile e un meccanismo di scarico per garantire uno stampaggio regolare.

5. Sistema avanzato di lubrificazione e raffreddamento: il sistema di lubrificazione ottimizzato riduce l'attrito e prolunga la durata dello stampo; è possibile aggiungere un sistema di raffreddamento a temperatura controllata secondo necessità per garantire la stabilità della formatura del materiale.

Applicazioni e vantaggi dei materiali

Lo stampo per stampaggio pannelli esterni del cofano automobilistico è adatto per lo stampaggio di pannelli esterni in acciaio e leghe leggere per autovetture, veicoli commerciali e veicoli a nuova energia. La base dello stampo utilizza acciaio inossidabile 45# e Q235 e le parti operative sono realizzate con materiali come Cr12MoV, raggiungendo una durezza di 48-52 HRC dopo il trattamento termico, possedendo vantaggi come elevata robustezza ed elevata resistenza all'usura.

Processo di produzione completo

1. Analisi del prodotto e simulazione CAE

I software AutoForm e Dynaform vengono utilizzati per analizzare la formabilità, il ritorno elastico, ecc., prevedendo e risolvendo problemi di stampaggio e ottimizzando il processo e la progettazione dello stampo.

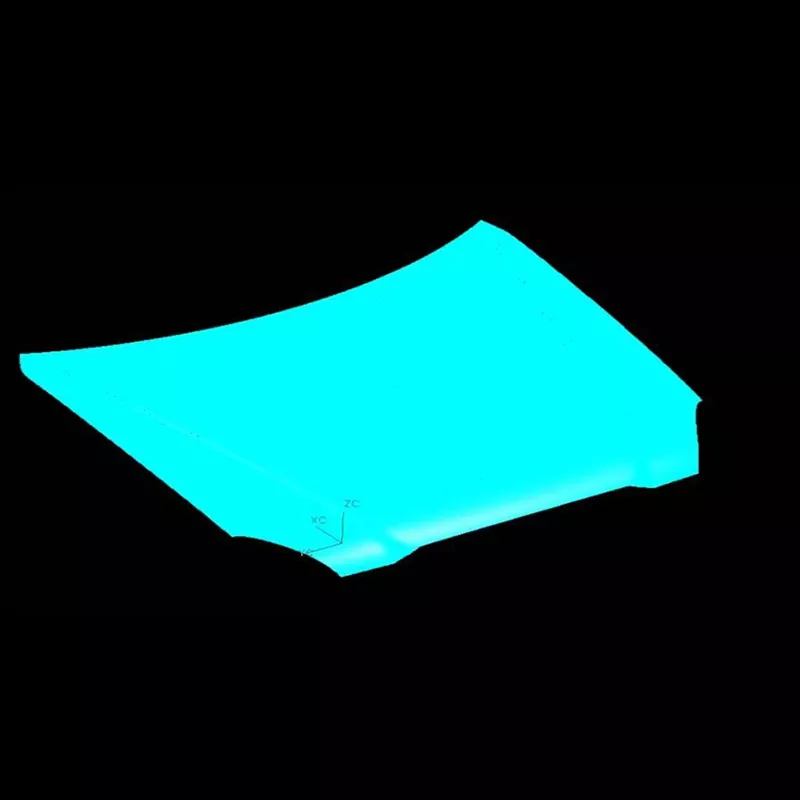

2. Progettazione completa dello stampo 3D

Lo stampo per stampaggio del pannello esterno del cofano automobilistico utilizza software come UG e CATIA per completare la progettazione 3D completa, posizionando accuratamente tutti i dettagli come inserti e viti.

3. Selezione dei materiali e trattamento termico

Vengono selezionati i materiali adatti e vengono utilizzati processi come la tempra sotto vuoto e il rinvenimento per garantire che le proprietà meccaniche dello stampo soddisfino i requisiti di utilizzo.

4. Lavorazione meccanica di precisione

Dopo la lavorazione di sgrossatura (tenendo conto delle quote), la lavorazione di finitura (garantendo la precisione), la lavorazione speciale (elettroerosione, taglio a filo, ecc.) e la lucidatura, si ottiene una finitura a specchio.

5. Assemblaggio e stampaggio di prova T0

Dopo aver assemblato tutti i componenti, viene eseguito uno stampaggio di prova. I parametri di processo vengono regolati e lo stampo viene modificato e ottimizzato finché la parte stampata non soddisfa i requisiti del disegno.

Tendenze di sviluppo

L’industria degli stampi sta mostrando quattro tendenze principali: adattamento a materiali leggeri e ad alta resistenza; raggiungimento della precisione e dell'intelligenza dell'intero processo; automazione integrata multiprocesso; accorciare i cicli di sviluppo attraverso la tecnologia del gemello digitale; e riducendo i costi.

Lo stampo per stampaggio del pannello esterno del cofano automobilistico SIKAIDA rappresenta il livello avanzato degli stampi per stampaggio. Con un ciclo di sviluppo di 8-15 mesi e costi che vanno da milioni a decine di milioni di yuan, funge da punto di riferimento per misurare la forza delle fabbriche di stampi professionali. SIKAIDA continuerà ad aggiornare la propria tecnologia per soddisfare le esigenze di fascia alta dell'industria automobilistica globale.

Domande frequenti:

Q1: Quali materiali vengono generalmente utilizzati nella matrice per stampaggio del pannello esterno del cofano automobilistico?

A1: La base dello stampo utilizza comunemente acciaio strutturale al carbonio di alta qualità (come 45#, Q235), mentre le parti funzionanti utilizzano acciaio per utensili ad alto contenuto di carbonio e cromo (come Cr12MoV, Cr12) e acciaio rapido (come W6Mo5Cr4V2), ecc., che vengono sottoposti a un trattamento termico appropriato per ottenere la durezza e la resistenza all'usura richieste.

Q2: Quanto dura il ciclo di produzione degli stampi per lo stampaggio dei pannelli esterni dei cofani automobilistici?

A2: Gli stampi per stampaggio dei pannelli esterni dei cofani delle automobili hanno strutture complesse e requisiti di alta precisione. Il ciclo di produzione dura in genere 8-15 mesi, a seconda della complessità del prodotto, dei requisiti tecnici e delle capacità produttive. Il suo lungo ciclo di sviluppo e i costi elevati ne fanno un punto di riferimento chiave per misurare la forza complessiva di un'azienda di stampi.
