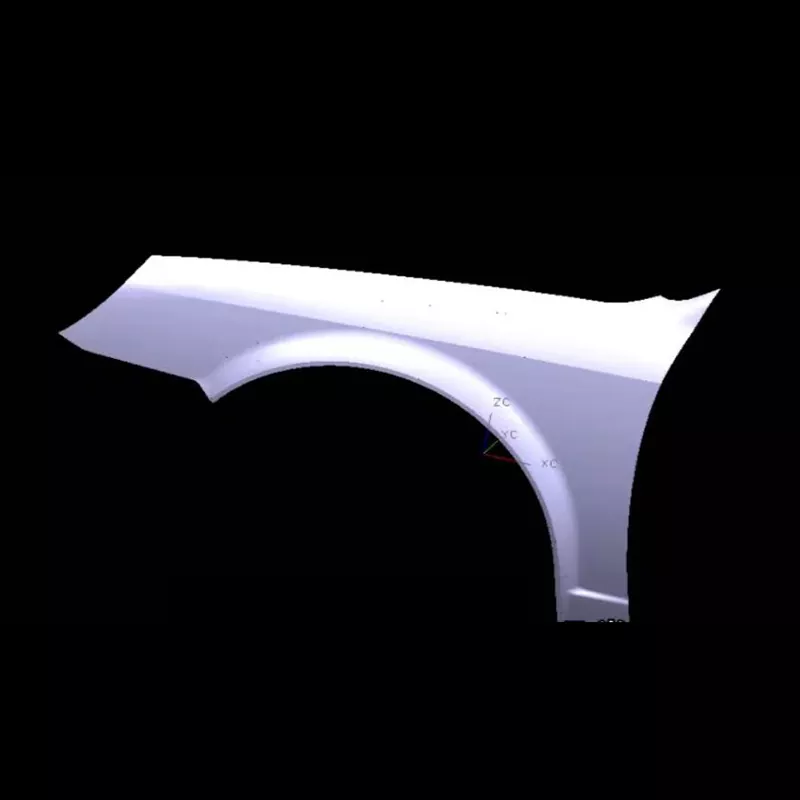

Stampo per stampaggio parafango sinistro automobilistico

Lo stampo per stampaggio parafango sinistro automobilistico di SIKAIDA è uno stampo grande e ad alta precisione utilizzato per lo stampaggio dei pannelli del parafango sinistro, che richiede la formazione di superfici curve complesse e bordature dei bordi. In qualità di produttore leader di stampi per stampaggio automobilistico in Cina, SIKAIDA possiede una vasta esperienza in ricerca e sviluppo e produzione, tecnologia di prodotto leader e fornisce soluzioni di stampi affidabili alle case automobilistiche globali.

Dettagli del prodotto

1. Struttura ampia e complessa

Questa matrice per stampaggio parafango sinistro automobilistico è di grandi dimensioni (oltre 800 mm di lunghezza e oltre 500 mm di larghezza), con superfici complesse, che richiedono la formazione di varie superfici curve e caratteristiche di bordatura, richiedendo una precisione estremamente elevata. SIKAIDA, con la sua avanzata tecnologia di progettazione e lavorazione, può adattarsi perfettamente alle esigenze stilistiche di vari modelli di veicoli.

2. Requisiti di alta precisione e lucentezza elevata

Il parafango sinistro è una superficie esposta e deve essere priva di difetti superficiali; pertanto la rugosità superficiale della matrice deve essere inferiore a Ra0,4. SIKAIDA controlla rigorosamente ogni fase della produzione per garantire la precisione dello stampo e la qualità estetica delle parti stampate.

3. Processo di formatura complesso

Lo stampo per stampaggio parafango sinistro automobilistico integra più processi come trafilatura, rifilatura e punzonatura ed è compatibile con i processi di trafilatura e idroformatura a fase singola. SIKAIDA ottimizza il layout del processo per ridurre efficacemente i costi e aumentare l'efficienza.

4. Sistema di formatura complesso

Per l'angolo negativo e la struttura sottosquadro del parafango sinistro, la matrice è dotata di meccanismi complessi come cursori e cunei, combinati con un cordone di tiraggio ragionevole e un sistema di ventilazione per evitare la formazione di difetti e migliorare il tasso di snervamento.

5. Sistema di guida e posizionamento di precisione

I componenti di guida ad alta precisione assicurano l'allineamento accurato degli stampi superiore e inferiore, mentre un sofisticato dispositivo di posizionamento garantisce un posizionamento accurato della lamiera, migliorando la precisione di stampaggio e la durata dello stampo.

Caratteristiche e applicazioni del prodotto

Questo stampo per stampaggio parafango sinistro automobilistico è adatto per la produzione di vari parafanghi sinistro automobilistici, producendo forme aerodinamicamente aerodinamiche. È compatibile con vari materiali come acciaio e leghe di alluminio. In qualità di fornitore professionale, SIKAIDA offre servizi personalizzati per soddisfare le esigenze di diversi modelli di veicoli.

Introduzione al processo di produzione

1. Analisi del prodotto e simulazione CAE

La simulazione CAE viene eseguita utilizzando software come AutoForm per prevedere e risolvere difetti come fessurazioni e grinze, garantendo la qualità della progettazione e della produzione dello stampo.

2. Progettazione dello stampo

La progettazione 3D completa viene eseguita utilizzando i software UG e CATIA per perfezionare i dettagli dei componenti, garantendo una struttura dello stampo ragionevole e un funzionamento affidabile.

3. Selezione dei materiali

La base della matrice per stampaggio parafango sinistro automobilistico è realizzata con acciai di alta qualità come acciaio 45 e 42CrMo, mentre le parti operative utilizzano acciai speciali come Cr12MoV, garantendo elevata durezza ed elevata resistenza all'usura, adatti per stampaggio ad alta intensità a lungo termine.

4. Lavorazione meccanica di precisione

Processi di lavorazione specializzati tra cui sgrossatura, finitura CNC ad alta velocità, taglio a filo e lucidatura fine, combinati con tempra e rinvenimento (durezza HRC48-52), soddisfano i requisiti di precisione e ruvidità superficiale.

5. Assemblaggio e debug (stampaggio di prova T0)

Dopo l'assemblaggio lo stampo viene collaudato in macchina. I parametri di processo vengono regolati ripetutamente e lo stampo è ottimizzato per garantire che le parti stampate siano qualificate e che lo stampo possa essere prodotto direttamente in serie.

Tendenze di sviluppo:

1. Stampaggio integrato ultraleggero

Il parafango sinistro si sta sviluppando verso dimensioni più grandi e design integrati. SIKAIDA utilizza processi avanzati come la formatura a caldo per sviluppare stampi adatti a requisiti di elevata resistenza e leggerezza.

2. Intelligentizzazione e digitalizzazione

I sensori sono incorporati nello stampo per stampaggio del parafango sinistro automobilistico per il monitoraggio in tempo reale. In combinazione con la tecnologia del gemello digitale, si ottiene il debug virtuale, abbreviando il ciclo di sviluppo e migliorando il tasso di successo dello stampaggio di prova.

3. Stampaggio multimateriale e composito

Adattandosi a nuovi materiali come le leghe di alluminio e fibra di carbonio, vengono sviluppati processi e stampi di stampaggio compositi corrispondenti per soddisfare le diverse richieste del mercato.

4. Applicazioni della produzione additiva

L’utilizzo della tecnologia di stampa 3D per produrre componenti complessi di stampi migliora le prestazioni dello stampo, accorcia i cicli di produzione ed evidenzia i vantaggi della produzione di strutture complesse.

Lo stampo per stampaggio parafango sinistro automobilistico di SIKAIDA è un tipico esempio di stampo per pannelli di carrozzeria automobilistici. Il suo ciclo di sviluppo di 8-15 mesi e i costi elevati evidenziano la forza dell'azienda. In qualità di produttore e fornitore professionale in Cina, SIKAIDA manterrà il passo con le tendenze del settore, ottimizzerà continuamente i suoi prodotti e fornirà soluzioni di stampi di alta qualità ai clienti globali.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati negli stampi per lo stampaggio del parafango sinistro delle automobili?

A1: La base dello stampo utilizza comunemente acciaio strutturale al carbonio di alta qualità (come l'acciaio 45) o acciaio strutturale legato (come 42CrMo). Le parti operative (profili, taglienti) utilizzano acciaio per utensili ad alto contenuto di carbonio e cromo (come Cr12MoV, SKD11) o acciaio metallurgico delle polveri (come CPM-D2) per garantire elevata durezza, elevata resistenza all'usura e buona tenacità.

Q2: Quanto dura il ciclo di produzione degli stampi per lo stampaggio del parafango sinistro del settore automobilistico?

R2: Il ciclo di sviluppo degli stampi per stampaggio per il paraurti sinistro delle automobili è lungo (di solito 8-15 mesi) e il costo è elevato (raggiunge da milioni a decine di milioni di RMB), rendendolo un punto di riferimento chiave per misurare la forza complessiva delle aziende produttrici di stampi. Man mano che le automobili si sviluppano verso l’intelligenza, l’elettrificazione e la leggerezza, i requisiti tecnici per i loro stampi continueranno ad aumentare.
