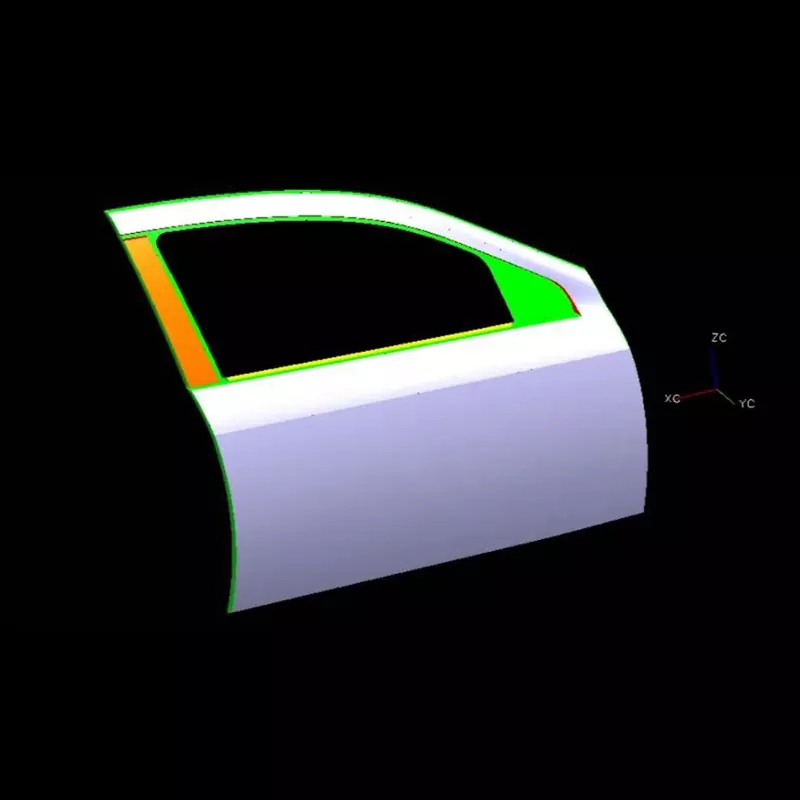

Stampo per stampaggio pannello esterno della porta anteriore destra automobilistica

Lo stampo per stampaggio del pannello esterno della porta anteriore destra SIKAIDA Automotive è un'attrezzatura personalizzata di base per lo stampaggio dei pannelli esterni della porta anteriore destra. In qualità di fornitore professionale, SIKAIDA aderisce a standard elevati, stampando materiali metallici in pannelli esterni della porta anteriore destra di alta precisione e di alta qualità superficiale. Ciò è fondamentale per garantire la qualità del prodotto e riflette la sua forza globale come fabbrica di stampi leader in Cina.

Dettagli del prodotto

1. Formatura di una superficie curva di grandi dimensioni

Il pannello esterno della porta anteriore destra supera 1,5 metri di dimensione, con una superficie curva complessa, che richiede la formazione di elementi chiave in una sola volta. SIKAIDA utilizza la lavorazione CNC a cinque assi e la finitura manuale per controllare rigorosamente la precisione dello stampo e la qualità della superficie, facendo affidamento su attrezzature di fabbrica avanzate per garantire i risultati di stampaggio.

2. Requisiti di alta precisione e lucentezza elevata

Essendo un componente esterno, il pannello esterno della porta richiede una finitura liscia e priva di difetti. La matrice per stampaggio del pannello esterno della porta anteriore destra SIKAIDA Automotive ha una rugosità della superficie di lavoro di Ra 0,4μm o superiore. Attraverso una lucidatura speciale e un design ottimizzato della superficie di pressione e degli spazi, garantisce una sollecitazione uniforme sul materiale della lamiera e una superficie priva di difetti.

3. Integrazione di processi complessi

Adattabili a processi avanzati come la termoformatura e la saldatura laser, gli stampi SIKAIDA integrano vari dispositivi ausiliari, consentendo la configurazione di strutture di stampaggio complesse, migliorando l'efficienza e la qualità e dimostrando forza tecnica professionale.

4. Potente sistema di scarico e guida

Per la complessa struttura del pannello esterno della porta, lo stampo è dotato di un sistema di guida e scarico ad alta precisione, con componenti a molla configurati con precisione per garantire una sformatura regolare del materiale in lamiera senza deformazioni, migliorando l'efficienza e la resa della produzione.

5. Sistema di controllo e monitoraggio di precisione

Gli stampi di fascia alta sono dotati di un sistema di rilevamento completo per il monitoraggio in tempo reale del processo di stampaggio; alcuni stampi integrano funzioni di lubrificazione automatica e regolazione dello stampo, ottenendo una produzione intelligente e migliorando la stabilità.

Caratteristiche e applicazioni del prodotto

Questo stampo per stampaggio del pannello esterno della portiera anteriore destra automobilistica viene utilizzato nella produzione di porte per varie autovetture e veicoli commerciali. SIKAIDA, tenendo il passo con la tendenza alla leggerezza, espande la sua compatibilità con materiali in acciaio e leghe di alluminio ad alta resistenza. In qualità di fornitore professionale in Cina, può fornire soluzioni personalizzate.

Introduzione al processo di produzione

1. Progettazione del prodotto e analisi CAE La matrice per stampaggio del pannello esterno della portiera anteriore destra del settore automobilistico utilizza software professionale come AutoForm per l'analisi della formatura e l'ottimizzazione del processo, la previsione dei difetti e la creazione delle basi per la produzione di stampi.

2. Progettazione della struttura dello stampo La progettazione 3D completa viene eseguita utilizzando i software UG e CATIA, considerando in modo completo tutti i sistemi di stampo, bilanciando precisione e manutenibilità e riducendo gli errori di progettazione.

3. Selezione dei materiali Materiali di alta qualità come acciaio 45# e Cr12MoV sono selezionati per garantire elevata robustezza ed elevata resistenza all'usura dello stampo, adatti per una produzione ad alta intensità a lungo termine e consolidare le basi per la qualità.

4. Lavorazione meccanica di precisione: sgrossatura, finitura (CNC ad alta velocità, ecc.), lucidatura a specchio e cromatura dura vengono eseguite per garantire la durata dello stampo e la qualità dello stampaggio.

5. Assemblaggio e debug (stampaggio di prova T0): dopo l'assemblaggio di precisione, lo stampo viene testato sulla macchina per regolare i parametri di processo, ispezionare il primo pezzo, ottimizzare lo stampo e il processo e garantire una produzione stabile di prodotti qualificati.

Tendenze di sviluppo:

1. Stampaggio ultraleggero e integrato

Seguendo la tendenza alla leggerezza, vengono sviluppati stampi adattati a nuovi materiali e viene adottata una tecnologia di stampaggio integrata per ridurre il numero di parti e migliorare l'efficienza e la stabilità.

2. Produzione intelligente e digitale

I sensori integrati nello stampo, combinati con la tecnologia del gemello digitale, consentono il monitoraggio in tempo reale e il debug virtuale, abbreviando il ciclo di ricerca e sviluppo e promuovendo aggiornamenti intelligenti.

4. Processi multimateriali e compositi

Adattamento alle carrozzerie multimateriale, rafforzamento dell'applicazione dei processi compositi nello stampo e miglioramento dell'adattabilità alla lavorazione di vari materiali come acciaio e alluminio.

4. Produzione additiva e rigenerazione

La matrice per stampaggio del pannello esterno della porta anteriore destra del settore automobilistico utilizza la stampa 3D in metallo per migliorare l'efficienza produttiva e prolungare la durata dello stampo attraverso tecnologie come la rigenerazione laser, incarnando il concetto di sviluppo ecologico.

Domande frequenti

Q1: Quali materiali vengono generalmente utilizzati nello stampo per stampaggio del pannello esterno della portiera anteriore destra del settore automobilistico?

A1: La base dello stampo utilizza comunemente acciaio strutturale al carbonio di alta qualità (come 45#) e acciaio strutturale legato (come 42CrMo). Le superfici di lavoro utilizzano acciaio per utensili ad alto contenuto di carbonio e cromo (come Cr12MoV, SKD11) o acciaio metallurgico delle polveri (come CPM-VANADIS 6) per garantire elevata resistenza, elevata resistenza all'usura ed elevata tenacità. Alcuni stampi di fascia alta utilizzano anche carburo cementato o materiali ceramici.

Q2: Quanto dura il ciclo di produzione dello stampo per il pannello esterno della portiera anteriore destra dell'auto?

R2: Il ciclo di produzione dello stampo per stampaggio del pannello esterno della portiera anteriore destra del settore automobilistico dura in genere 8-15 mesi, a seconda della complessità del prodotto, dei requisiti tecnici e delle capacità dell'azienda produttrice. Il suo sviluppo prevede più fasi, tra cui progettazione, analisi, elaborazione, assemblaggio e debug, ed è il culmine di tecnologia, esperienza e tempo.

Q3: Come garantire la durata dello stampo per il pannello esterno della porta anteriore destra?

A3: La chiave per garantire la durata utile dello stampo comprende: ① Selezione di materiali per stampo di alta qualità e processi avanzati di trattamento termico; ② Lavorazione meccanica di precisione e rigoroso controllo di qualità; ③ Un sistema di lubrificazione e raffreddamento ben progettato; ④ Funzionamento standardizzato, manutenzione e manutenzione regolare; ⑤ Riparazione e rigenerazione tempestive contro l'usura. Attraverso queste misure globali, la durata dello stampo può raggiungere da 500.000 a 1.000.000 di cicli o più.
