Stampi per staffe piccole per il settore automobilistico

Le piccole staffe automobilistiche sono componenti portanti critici utilizzati per supportare gruppi, fissare posizioni, collegare strutture e trasferire carichi. Le matrici per stampaggio di piccole staffe SIKAIDA per il settore automobilistico sono progettate specificamente per varie staffe di precisione come quelle per motori e sospensioni, integrando supporto complesso e posizionamento di precisione dei fori per soddisfare i rigorosi requisiti della produzione automobilistica.

Caratteristiche principali del prodotto

1. Formazione di strutture di supporto complesse

Nonostante le dimensioni compatte e la struttura complessa delle staffe, gli stampi SIKAIDA, attraverso la simulazione precisa e la compensazione del ritorno elastico, controllano le dimensioni critiche entro ±0,1 mm, garantendo che planarità, precisione del foro e rigidità strutturale soddisfino gli standard.

2. Elevata resistenza ed elevata rigidità

I componenti principali degli stampi per staffe piccole per il settore automobilistico utilizzano acciai per stampi ad alta durezza come SKD11 e Cr12MoV, raggiungendo una durezza di HRC 48–52 dopo il trattamento termico. Ciò consente loro di resistere a carichi di impatto ad alta frequenza e ha una durata utile superiore a 500.000 cicli, garantendo una capacità di carico stabile.

3. Design integrato multifunzionale

Integrando più processi come stampaggio, piegatura e punzonatura e incorporando meccanismi come blocchi di scorrimento e molle ad azoto, è possibile completare lavorazioni complesse in un'unica corsa, migliorando significativamente l'efficienza produttiva e la qualità del prodotto.

4. Posizioni precise dei fori e sistema di connessione

La precisione del foro di installazione raggiunge ± 0,05 mm e la rugosità della parete del foro Ra 0,8. Le strutture di connessione ottimizzate con flangiatura e rivettatura garantiscono una connessione sicura e senza allentamenti della staffa, garantendo un utilizzo affidabile del veicolo a lungo termine.

5. Nesting intelligente e ottimizzazione CAE

Utilizzando software CAE come AutoForm per ottimizzare il piazzamento, l'utilizzo del materiale aumenta fino a oltre l'85%, riducendo efficacemente i difetti di formatura e abbassando il tasso di scarto.

Aree di applicazione

Gli stampi per stampaggio piccole staffe SIKAIDA Automotive hanno ampie applicazioni, coprendo la produzione di staffe per motore, sospensioni, cruscotto, sedile, batteria, portiera e sistema di scarico.

Processo di produzione

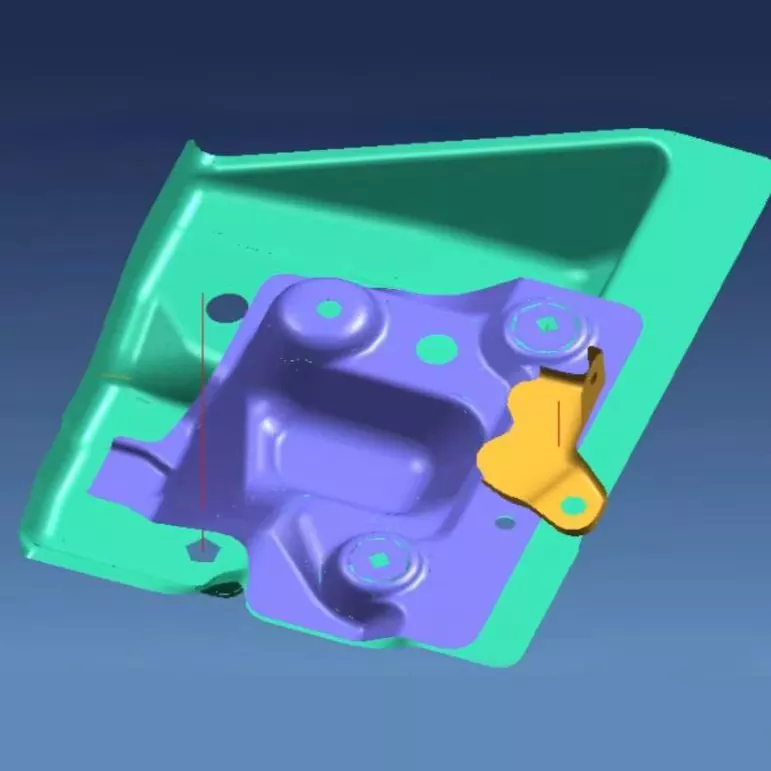

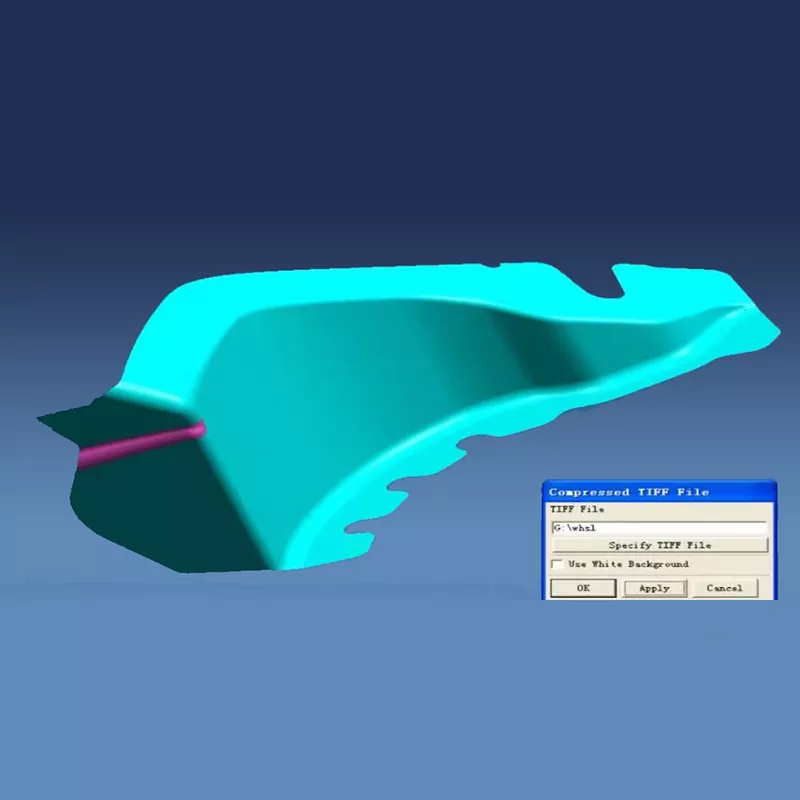

1. Progettazione del prodotto e analisi CAE

La creazione della simulazione e l'ottimizzazione del processo vengono eseguite utilizzando il software CAE per identificare potenziali difetti e determinare la soluzione ottimale, garantendo il successo della produzione degli stampi.

2. Progettazione 3D della struttura dello stampo

Gli stampi per stampaggio di staffe piccole per il settore automobilistico utilizzano software di progettazione 3D completo come UG e CATIA per perfezionare cavità, sistemi di guida e altri componenti, garantendo una struttura razionale dello stampo e facilità di manutenzione.

3. Selezione dei materiali

Le parti di lavoro sono realizzate in acciaio per stampi duro come SKD11, la base dello stampo è in acciaio 45 con trattamento termico, le parti standard utilizzano acciaio per cuscinetti GCr15 e le parti di punzonatura utilizzano acciaio rapido o carburo cementato per garantire precisione e durata.

4. Lavorazione meccanica di precisione

La lavorazione di sgrossatura consente tolleranze e la lavorazione di precisione garantisce l'accuratezza. Trattamenti superficiali come la nitrurazione e la cromatura dura migliorano ulteriormente la durezza e la resistenza all'usura dello stampo, garantendo la qualità del prodotto.

5. Assemblaggio e debug

Dopo l'assemblaggio di precisione, gli stampi per stampaggio di piccole staffe automobilistiche vengono sottoposti a pressatura di prova e debug. L'ispezione del primo pezzo e la produzione di prova in batch verificano l'accuratezza, la stabilità e l'affidabilità dello stampo.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati negli stampi per stampaggio di piccole staffe automobilistiche?

R1: Le parti operative utilizzano principalmente acciai per stampi ad alta durezza come SKD11, Cr12MoV e DC53. Il telaio dello stampo utilizza acciai strutturali come l'acciaio 45 e Q235. Le parti standard come pilastri di guida e boccole utilizzano acciaio per cuscinetti GCr15. Per le aree ad alta usura come i fori di punzonatura, a volte vengono utilizzate leghe dure o acciaio rapido per garantire la resistenza, la durezza e la durata dello stampo.

Q2: Quanto dura il ciclo di produzione degli stampi per piccole staffe automobilistiche?

R2: A seconda della complessità e dei requisiti di precisione dello stampo, il ciclo di produzione dura generalmente 10-18 settimane. La produzione degli stampi per staffe semplici richiede circa 10 settimane, quella degli stampi per staffe di media complessità richiede 14 settimane e quella degli stampi per staffe complessi ad alta precisione può richiedere 18 settimane o più. Il ciclo specifico dipende dalla complessità della struttura della staffa, dai requisiti di precisione dei fori e dalla difficoltà del processo di lavorazione.

Q3: Qual è la durata degli stampi per stampaggio di staffe piccole per autoveicoli?

R3: In condizioni normali di utilizzo e manutenzione, la durata degli stampi per staffe piccole può raggiungere oltre 500.000 cicli. Attraverso la selezione di materiali di alta qualità, un trattamento termico adeguato e una lavorazione meccanica di precisione, la durata di alcuni stampi può raggiungere 1 milione di cicli. Soprattutto per le parti soggette ad alta usura come la punzonatura, sono necessarie una manutenzione e una sostituzione regolari per garantire la qualità del prodotto.

Q4: Come garantire la precisione e le prestazioni di supporto dei bracket stampati?

R4: Attraverso l'analisi CAE per ottimizzare i parametri di processo, adottando sistemi di guida ad alta precisione, controllando il ritorno elastico del materiale e controllando e mantenendo regolarmente la precisione dello stampo, la precisione dimensionale della staffa può essere controllata entro ± 0,1 mm e la planarità della superficie di supporto può raggiungere 0,05 mm/m. Allo stesso tempo, una progettazione strutturale ragionevole e processi di trattamento termico garantiscono che la staffa abbia una rigidità di supporto e una resistenza di connessione sufficienti.

Q5: Quali sono i punti di controllo chiave nel processo di produzione degli stampi per staffe?

A5: I punti di controllo chiave nella produzione di stampi per staffe includono: ① Lavorazione di fori di precisione per garantire l'accuratezza del foro di installazione; ② Supportare la lavorazione della superficie per garantire planarità e levigatezza; ③ Formazione della struttura di connessione per garantire la resistenza della connessione; ④ Processo di trattamento termico per garantire durezza e tenacità; ⑤ Assemblaggio e debug per garantire la precisione dello stampo e la stabilità operativa. Ogni punto di controllo richiede un rigoroso controllo di qualità e controllo del processo.
