Stampi per stampaggio assemblaggio pavimenti automobilistici

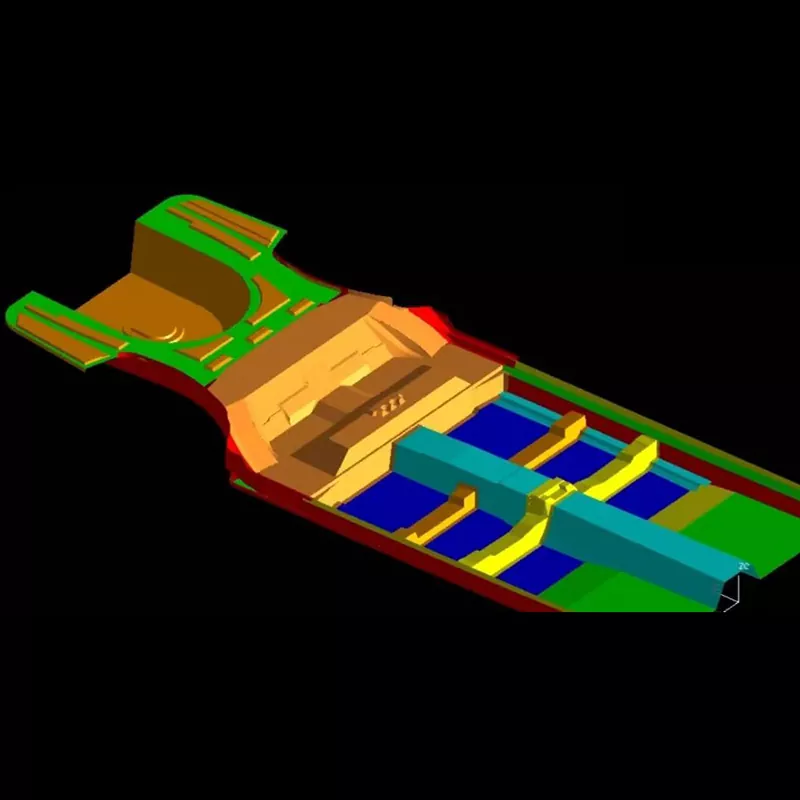

Gli stampi per stampaggio dell'assemblaggio di pavimenti automobilistici sono sistemi integrati su larga scala e ad alta precisione per lo stampaggio della struttura principale del pavimento. Non si tratta di stampi singoli, ma di combinazioni complete di stampi (perché l'assemblaggio del pavimento richiede la saldatura di più parti stampate). Rappresentano l'apice della tecnologia di stampaggio e sono un punto di riferimento chiave per misurare la forza dei produttori di stampi.

In qualità di fornitore di fiducia nel settore automobilistico, SIKAIDA si concentra sulla ricerca e sviluppo e sulla produzione di stampi per l'assemblaggio di pavimenti di fascia alta, realizzando prodotti con strutture robuste, formatura precisa e lunga durata. La nostra fabbrica utilizza una progettazione completamente digitale e una produzione di precisione per garantire che ogni stampo soddisfi i rigorosi requisiti dell'industria automobilistica.

Caratteristiche principali del prodotto:

1. Grandi dimensioni e struttura complessa

Questi stampi sono di grandi dimensioni (lunghezza > 1,5 m, larghezza ≥ 1,2 m), con cavità complesse. Richiedono la realizzazione di fori di montaggio, nervature di rinforzo e altre caratteristiche. Viene utilizzato un design multistazione che integra processi di imbutitura profonda, formatura, punzonatura e rifilatura.

2. Requisiti di alta precisione e alta resistenza

Gli stampi per stampaggio dell'assemblaggio di pavimenti automobilistici hanno tolleranze dimensionali controllate entro ± 0,5 mm, con requisiti rigorosi di planarità e contorno. Possiedono inoltre una rigidità estremamente elevata, resistono alla deformazione dello stampaggio ad alta pressione e garantiscono coerenza nelle parti prodotte in serie.

3. Integrazione multiprocesso

Lo stampo integra più processi come imbutitura profonda, formatura e rifilatura. Il layout del processo ottimizzato riduce le fasi di produzione e la compatibilità con le linee di stampaggio automatizzate migliora significativamente l'efficienza produttiva.

4. Sistema di formatura completo

Gli stampi per stampaggio di assemblaggi di pavimenti automobilistici presentano una struttura ampia, compresi i componenti principali come punzoni e matrici. Dotati di un avanzato sistema pneumatico-idraulico, funzionano in modo fluido ed efficiente, garantendo un'elevata affidabilità.

5. Sistema avanzato di raffreddamento e lubrificazione

Gli stampi per stampaggio di assemblaggi di pavimenti automobilistici sono dotati di canali dell'acqua di raffreddamento conformi e di un sistema di lubrificazione ad alta efficienza, che garantisce una temperatura uniforme dello stampo, migliora l'efficienza produttiva e la qualità delle parti e riduce la deformazione delle parti e lo stress residuo.

Materiali e applicazioni

1. Aree di applicazione

Ampiamente utilizzato nella produzione di carrozzerie di autovetture, SUV, monovolume e veicoli commerciali.

2. Selezione dei materiali

La base dello stampo per stampi per stampi per assemblaggio di pavimenti automobilistici utilizza acciai standard come l'acciaio 45# e Q235, mentre i componenti principali utilizzano acciai per stampi ad alto contenuto di carbonio e cromo come Cr12MoV e SKD11. Dopo il trattamento termico, la durezza raggiunge HRC48-52 e la durata supera i 500.000 cicli.

Processo di produzione

1. Analisi di simulazione CAE per risolvere in anticipo i problemi di formatura;

2. progettazione completa dello stampo 3D per garantire una struttura ragionevole;

3. selezione di acciaio per stampi di alta qualità;

4. lavorazione sgrossatura, lavorazione fine, trattamento termico e lucidatura fine per garantire precisione;

5. assemblaggio e stampaggio di prova, debug e ottimizzazione finché le parti non soddisfano gli standard.

Tendenze di sviluppo

1. Stampaggio integrato di grandissime dimensioni, compatibile con presse superiori a 2000 tonnellate;

2. Adattamento leggero, compatibile con nuovi materiali e processi di formatura avanzati;

3. Digitalizzazione intelligente della produzione, che consente il monitoraggio in tempo reale e il debug virtuale;

4. Applicazioni di stampa 3D, che migliorano l'efficienza produttiva e la qualità di parti complesse.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati negli stampi per stampaggio di componenti per pavimenti automobilistici?

A1: L'acciaio standard (come l'acciaio 45, Q235) è comunemente utilizzato per la base dello stampo. L'acciaio per stampi ad alto contenuto di carbonio e cromo (come Cr12MoV, SKD11) viene utilizzato per parti chiave come cavità e nuclei. Dopo il trattamento termico, la durezza può raggiungere HRC48-52, con elevata resistenza all'usura ed elevata resistenza alla compressione.

Q2: Quanto dura il ciclo di produzione degli stampi per stampaggio dell'assemblaggio di pavimenti automobilistici?

R2: Il ciclo di sviluppo degli stampi per stampaggio di assemblaggi di pavimenti automobilistici è lungo (di solito 8-15 mesi) e costoso (raggiunge milioni o decine di milioni di RMB), rendendolo un punto di riferimento chiave per misurare la forza complessiva di un'azienda di stampi. Man mano che le automobili si sviluppano verso l’intelligenza, l’elettrificazione e la leggerezza, i requisiti tecnici per i loro stampi continueranno ad aumentare.
