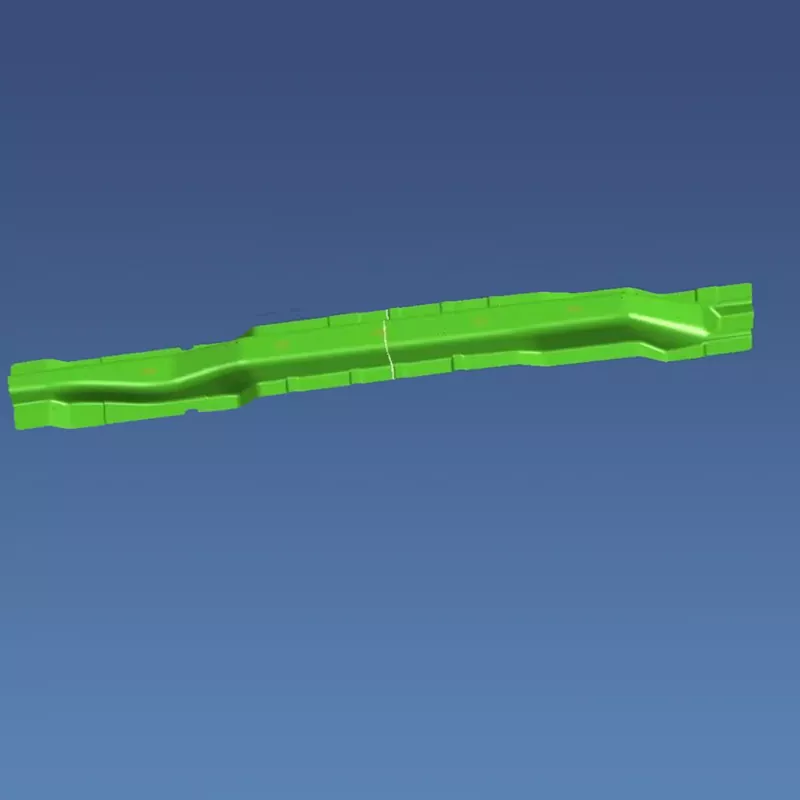

Stampi per stampaggio di travi di rinforzo automobilistiche

Le matrici per stampaggio di travi d'armatura SIKAIDA Automotive sono grandi matrici ad alta precisione utilizzate per lo stampaggio di travi d'armatura da lamiera. Essendo un prodotto principale, la loro progettazione e produzione soddisfa i requisiti di sicurezza automobilistica e di leggerezza, integrando tecnologie all'avanguardia provenienti da più campi. La nostra fabbrica è dotata di attrezzature avanzate e di un team di professionisti per garantire che gli stampi soddisfino gli standard internazionali e producano stabilmente parti ad alte prestazioni.

Dettagli del prodotto

1. Applicazione di materiali ad alta resistenza

Le travi di rinforzo utilizzano spesso materiali leggeri come acciaio ad alta resistenza e leghe di alluminio. Le matrici per stampaggio di travi di rinforzo automobilistiche SIKAIDA sono progettate per adattarsi completamente alle proprietà del materiale, ottimizzando i parametri strutturali e di processo per garantire l'accuratezza dimensionale e le proprietà meccaniche delle parti stampate.

2. Progettazione complessa di superfici e sistemi di nervature

La struttura delle travi rinforzate è complessa. SIKAIDA utilizza un design scientifico della superficie per controllare con precisione il flusso del materiale, evitando difetti come rughe e screpolature, garantendo la stabilità della struttura della trave rinforzata.

3. Controllo della formatura di precisione

Le parti stampate con trave rinforzata richiedono una precisione dimensionale di ±0,05 mm e un'eccellente qualità della superficie. Gli stampi SIKAIDA sono dotati di meccanismi di guida, tranciatura e sformatura ad alta precisione per garantire la consistenza del prodotto e soddisfare rigorosi requisiti di qualità.

4. Design integrato multistazione

SIKAIDA utilizza progetti di stampi progressivi o continui multistazione, integrando più processi per migliorare significativamente l'efficienza produttiva e la consistenza del prodotto, riducendo i costi di produzione del cliente.

5. Sistema avanzato di lubrificazione e scarico

Affrontando le sfide legate alla formatura dell'acciaio ad alta resistenza, le matrici per stampaggio di travi di rinforzo per autoveicoli SIKAIDA sono dotate di lubrificazione automatica e sistema di scarico ottimizzato, riducendo l'attrito, prevenendo blocchi e migliorando l'efficienza produttiva e la durata dello stampo.

Caratteristiche e applicazioni del prodotto

1. Rinforzo della struttura della carrozzeria: utilizzato in aree chiave come le travi anticollisione delle porte e i montanti A/B/C per migliorare la rigidità torsionale e la sicurezza in caso di collisione.

2. Soluzione leggera: raggiunge una riduzione del peso delle parti del 15-25% attraverso un design ottimizzato e materiali leggeri, bilanciando i requisiti di resistenza e leggerezza.

3. Rinforzo del sistema del telaio: utilizzato nei componenti chiave del telaio come il sottotelaio per migliorare la stabilità e la durata della manovrabilità del veicolo.

Introduzione al processo di produzione

1. Analisi CAE e progettazione del processo

SIKAIDA utilizza software professionale per l'analisi della formabilità per ottimizzare in anticipo i processi e le strutture degli stampi, evitare potenziali problemi, abbreviare il ciclo di ricerca e sviluppo e ridurre i costi.

2. Progettazione dello stampo

Il team di ricerca e sviluppo utilizza software professionale per la progettazione 3D completa, concentrandosi su aspetti chiave come il gioco di punzoni e matrici e la progettazione del portagrezzo per garantire stabilità e affidabilità dello stampo a lungo termine.

3. Selezione dei materiali

- Base dello stampo: acciaio strutturale al carbonio di alta qualità come acciaio 45 e P20 per garantire rigidità complessiva.

- Parti di lavoro: acciaio Cr12MoV o carburo cementato, che migliora la resistenza all'usura e la durata.

- Componenti della guida: acciaio per cuscinetti GCr15, che garantisce la precisione della guida.

- Componenti elastici: acciaio per molle 60Si2MnA, che garantisce pressatura e sformatura stabile del materiale.

4. Lavorazione meccanica di precisione

Lavorazione di sgrossatura: sgrossatura con attrezzature di grandi dimensioni, lasciando un margine di 0,2-0,5 mm per la lavorazione di finitura.

Lavorazione di finitura: utilizzo di CNC ad alta velocità, taglio a filo, elettroerosione, ecc., garantendo una precisione superficiale di ± 0,01 mm e ottimizzando la finitura superficiale.

Trattamento superficiale: utilizzo di nitrurazione, rivestimento, ecc., miglioramento della durezza dello stampo e resistenza all'usura, prevenzione della ruggine e prolungamento della durata.

5. Assemblaggio e debug (stampo di prova T0)

Il personale professionista assembla lo stampo ed esegue uno stampo di prova T0, regolando ripetutamente i parametri di processo, modificando e ottimizzando lo stampo finché le parti non soddisfano i requisiti del disegno.

Tendenze di sviluppo

1. Tecnologia di formatura dell'acciaio ad altissima resistenza

Con la crescente domanda di alleggerimento, SIKAIDA ha sviluppato una tecnologia di stampo adattata agli acciai ad altissima resistenza con resistenze superiori a 1500 MPa, impiegando processi avanzati come la formatura a caldo per migliorare la sicurezza e il supporto leggero.

2. Monitoraggio intelligente e digitale

SIKAIDA integra la tecnologia intelligente nella produzione di matrici per stampaggio di travi di rinforzo per autoveicoli, incorporando sensori per il monitoraggio in tempo reale e combinando la tecnologia del gemello digitale per ottenere l'autoottimizzazione dei parametri e il debug virtuale, migliorando l'efficienza della ricerca e sviluppo.

3. Tecnologia di formatura multimateriale

Per strutture innovative come i compositi acciaio-alluminio, SIKAIDA ha sviluppato stampi e processi specializzati per ottenere una formatura multimateriale integrata, riducendo ulteriormente il peso.

4. Applicazioni della tecnologia di produzione additiva

SIKAIDA applica la tecnologia di stampa 3D per produrre strutture di stampi complesse, abbreviando i cicli di produzione, migliorando le prestazioni e la durata degli stampi e migliorando la competitività dei clienti.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati negli stampi per stampaggio di travi di rinforzo automobilistiche?

A1: La base dello stampo utilizza comunemente acciaio strutturale al carbonio di alta qualità come acciaio 45 e P20. Le parti operative (punzone e matrice) utilizzano comunemente acciaio ad alto contenuto di cromo (come Cr12MoV), acciaio rapido o carburo cementato. I componenti della guida utilizzano acciaio per cuscinetti al cromo ad alto contenuto di carbonio (come GCr15) e i componenti elastici utilizzano acciaio per molle di alta qualità (come 60Si2MnA). È possibile selezionare diversi materiali e processi di trattamento termico in base al volume di produzione e ai requisiti di utilizzo.

Q2: Quanto dura il ciclo di produzione degli stampi per lo stampaggio di travi di rinforzo per autoveicoli?

R2: Il ciclo di produzione degli stampi per stampaggio di travi di rinforzo per autoveicoli dura in genere 8-15 mesi, a seconda di fattori quali la complessità della parte, la formabilità del materiale, i requisiti tecnici e la capacità di produzione. Gli stampi progressivi complessi multistazione o gli stampi che utilizzano nuovi materiali e processi avranno un ciclo di sviluppo più lungo. Il loro sviluppo prevede più fasi tra cui progettazione, analisi CAE, lavorazione meccanica di precisione, trattamento termico, assemblaggio e debugging, che richiedono un rigoroso controllo di qualità e ripetute ottimizzazioni di stampaggio di prova per garantire le prestazioni dello stampo e la qualità del prodotto.
