Stampi per stampaggio assemblaggio vano motore automobilistico

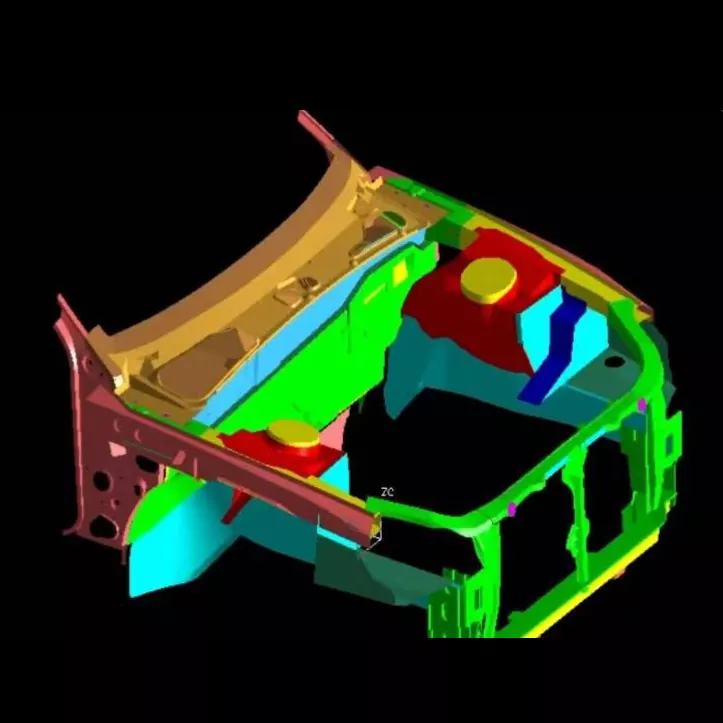

Il gruppo del vano motore automobilistico è un componente portante fondamentale del gruppo propulsore automobilistico e il livello di produzione dei suoi stampi per stampaggio rappresenta il livello più alto della tecnologia degli stampi per stampaggio automobilistico. Gli stampi per stampaggio dell'assemblaggio del vano motore automobilistico SIKAIDA non sono uno stampo singolo, ma un sistema di stampi completo utilizzato per stampare la lamiera nel telaio principale e nei pannelli della carrozzeria del vano motore. Questi componenti vengono poi assemblati in un vano motore completo mediante saldatura o imbullonatura.

Caratteristiche principali del prodotto

1. Grandi dimensioni e struttura complessa

Gli stampi per stampaggio del gruppo vano motore automobilistico sono di grandi dimensioni (tipicamente più lunghi di 1,2 metri e più larghi di 0,8 metri), con strutture di cavità complesse. Richiedono la realizzazione di fori di montaggio, nervature di rinforzo e bordi piegati, l'integrazione di più stazioni di lavoro tra cui imbutitura profonda, formatura, rifilatura e punzonatura.

2. Altissima precisione e alta resistenza

Essendo componenti portanti critici per la sicurezza nelle automobili, la precisione dimensionale delle parti stampate è controllata entro ±0,05 mm, senza difetti superficiali come crepe o grinze. L'acciaio per stampi di alta qualità e i processi di trattamento termico di precisione garantiscono elevata resistenza, elevata durezza ed elevata resistenza all'usura degli stampi.

3. Integrazione multiprocesso

Integrazione di più processi come imbutitura profonda, rifilatura, punzonatura, flangiatura e sagomatura, utilizzando strutture di stampi progressivi o continui, supportando la produzione di massa automatizzata.

4. Sistema di guida e scarico di precisione

I meccanismi di guida, scarico ed espulsione di precisione sono progettati per sottosquadri complessi e angoli negativi nelle parti stampate, garantendo un flusso di materiale uniforme e riducendo i difetti di formatura.

5. Controllo della temperatura e della lubrificazione

Alcuni modelli sono dotati di un sistema di controllo della temperatura di riscaldamento/raffreddamento e di un sistema di lubrificazione ad alta efficienza per ridurre l'attrito, prolungare la durata dello stampo e garantire la qualità di stampaggio di materiali di fascia alta.

Aree di applicazione

1. Produzione di veicoli passeggeri

Produce componenti strutturali principali della carrozzeria come paratie anteriori, parafanghi, firewall e pannelli interni ed esterni del cofano motore, fornendo supporto strutturale e protezione.

2. Veicoli di nuova energia

Gli stampi per stampaggio dell'assemblaggio di vano motore automobilistico sono adattati ai requisiti di adeguamento del layout dei vani motore dei veicoli di nuova energia, ottimizzati per materiali leggeri come le leghe di alluminio e acciaio ad alta resistenza, soddisfacendo requisiti di precisione più elevati.

3. Produzione di veicoli commerciali

Adattato ai requisiti del vano motore più grandi e complessi di veicoli commerciali come camion e autobus, in grado di gestire la formatura pesante di lamiere di grandi dimensioni.

Processo di produzione

1. Analisi del prodotto e progettazione del processo

Utilizza software CAE come AutoForm e Dynaform per l'analisi della formabilità dello stampaggio, prevedendo e risolvendo problemi come fessurazioni e increspature e ottimizzando i parametri di processo.

2. Progettazione dello stampo

Gli stampi per stampaggio dell'assemblaggio del vano motore automobilistico sono progettati completamente in 3D utilizzando software come UG, CATIA e AutoCAD, perfezionando ogni componente per bilanciare resistenza, rigidità, durata ed efficienza produttiva.

3. Selezione dei materiali

- Materiale base: acciaio strutturale al carbonio 45#, 50#

- Parti lavoranti: Cr12MoV, Cr12 e altri acciai per utensili; per la produzione di massa, è possibile utilizzare materiali in carburo cementato con legante acciaio o metallurgia delle polveri.

4. Lavorazione meccanica di precisione

- Lavorazione di sgrossatura: rimozione del materiale in eccesso utilizzando una fresatrice a portale di grandi dimensioni o un centro di lavoro.

- Lavorazione di finitura: centro di lavoro CNC ad alta precisione, elettroerosione a filo lento.

- Lavorazioni speciali: lavorazione con elettroerosione di superfici complesse, lucidatura a Ra≤0,4μm.

- Trattamento termico: tempra, rinvenimento, nitrurazione, ecc., per migliorare la durezza e la resistenza all'usura.

5. Assemblaggio e stampo di prova T0

Dopo l'assemblaggio, lo stampo viene installato sull'attrezzatura di stampaggio per lo stampaggio di prova, regolando parametri quali pressione e corsa finché la parte stampata non soddisfa gli standard.

Tendenze di sviluppo

1. Stampaggio integrato ultra-grande: adattabile ad apparecchiature di stampaggio da 2.000 tonnellate e superiori, riducendo il numero di parti e processi di saldatura.

2. Formatura di materiali leggeri: ottimizzata per materiali come leghe di alluminio e acciaio ad alta resistenza, migliorando i problemi di ritorno elastico.

3. Produzione intelligente e digitalizzazione: integrazione di analisi CAE, stampa 3D, gemelli digitali e altre tecnologie per abbreviare i cicli di sviluppo.

4. Produzione automatizzata multistazione: raggiungimento della completa automazione dall'ingresso della lamiera all'uscita del prodotto finito, migliorando l'efficienza e la coerenza.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati negli stampi per stampaggio del gruppo vano motore automobilistico?

A1: La base dello stampo utilizza comunemente acciaio strutturale al carbonio di alta qualità (come 45#, 50#), mentre le parti funzionanti utilizzano acciaio per utensili ad alto contenuto di cromo (come Cr12MoV, Cr12), acciaio rapido (come W6Mo5Cr4V2) o carburo cementato. Per la produzione di massa, è possibile utilizzare materiali in carburo cementato con legante acciaio o metallurgia delle polveri per garantire che lo stampo abbia elevata resistenza, elevata durezza ed elevata resistenza all'usura.

Q2: Quanto dura il ciclo di produzione degli stampi per stampaggio dell'assemblaggio del vano motore automobilistico?

A2: Gli stampi per stampaggio per gruppi di vani motore automobilistici sono il culmine di tecnologia, esperienza e maestria. Il loro ciclo di sviluppo è lungo (in genere 8-15 mesi) e costoso (raggiunge milioni o decine di milioni di RMB), rendendoli un indicatore chiave della forza complessiva di un'azienda produttrice di stampi. Maggiore è la complessità, più lungo è il ciclo. Con l’applicazione della produzione intelligente e delle tecnologie digitali, il ciclo di sviluppo si sta gradualmente accorciando.
