Stampi per stampaggio assemblaggio interno pannello laterale automobilistico

Gli stampi per stampaggio dell'assemblaggio interno dei pannelli laterali automobilistici SIKAIDA sono sistemi di stampi di grandi dimensioni e ad alta precisione utilizzati per lo stampaggio dei pannelli interni dei pannelli laterali in lamiera. Sono stampi fondamentali nella produzione di carrozzerie e sono ampiamente utilizzati nella produzione di autovetture e veicoli commerciali. Questo prodotto integra più processi di stampaggio per ottenere lo stampaggio in un unico pezzo del pannello interno del pannello laterale, garantendo efficienza e coerenza della produzione. La nostra fabbrica in Cina, con attrezzature avanzate e un team di professionisti, garantisce una produzione di stampi stabile e di alta qualità.

Caratteristiche dettagliate del prodotto

1. Struttura ampia e complessa

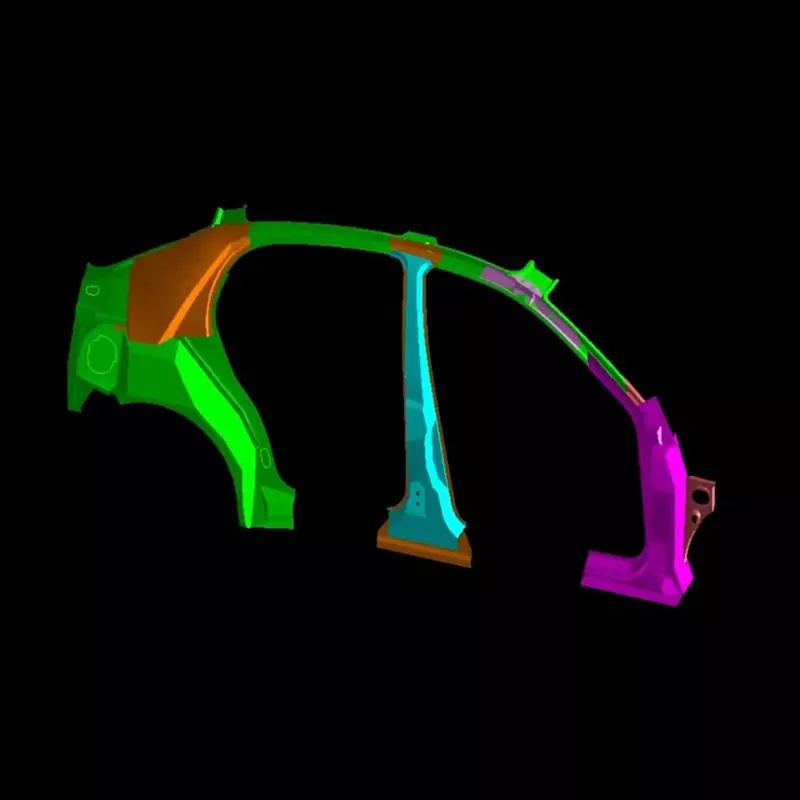

Il pannello interno del pannello laterale è di grandi dimensioni (oltre 800 mm di lunghezza e oltre 600 mm di larghezza) e ha una forma complessa, che richiede la realizzazione di molteplici elementi. Gli stampi per stampaggio dell'assemblaggio interno del pannello laterale automobilistico SIKAIDA presentano un'elevata precisione superficiale, molteplici superfici a forma libera e un design strutturale razionale, risolvendo il problema della distribuzione non uniforme della forza durante lo stampaggio di lamiere di grandi dimensioni.

2. Requisiti di alta precisione e alta qualità

Essendo un componente esterno, il pannello interno del pannello laterale deve essere privo di graffi, grinze e altri difetti. SIKAIDA controlla rigorosamente la precisione dello stampo, ottenendo una ruvidità superficiale di Ra0,4μm o superiore, soddisfacendo i requisiti di produzione di alta qualità.

3. Integrazione multiprocesso

Gli stampi per stampaggio dell'assemblaggio interno del pannello laterale automobilistico adottano un design multistazione integrato, consentendo il completamento di più processi come l'imbutitura profonda e la rifilatura in un'unica operazione, migliorando l'efficienza. È possibile aggiungere funzioni di trasporto automatizzato e ispezione online secondo necessità per ottenere una produzione intelligente.

4. Sistema di guida e bilanciamento di precisione

Dotato di un sistema di guida, bilanciamento e pressione di precisione, garantisce una distribuzione uniforme della forza durante lo stampaggio della lamiera, evitando difetti del prodotto e migliorando il tasso di resa.

5. Progettazione strutturale speciale

Utilizzando una matrice segmentata e una struttura a cambio rapido, è compatibile con nuovi materiali come acciaio ad alta resistenza e leghe di alluminio, risolvendo le sfide della formatura ed espandendo la sua gamma di applicazioni.

Caratteristiche principali del prodotto

1. Elevata rigidità: l'utilizzo di materiali ad alta resistenza garantisce stabilità nello stampaggio ad alto tonnellaggio e prolunga la durata.

2. Guida di precisione: un sistema di perni di guida e manicotti di guida ad alta precisione garantisce il posizionamento dello stampaggio e l'accuratezza del prodotto.

3. Monitoraggio intelligente: i sensori integrati consentono il monitoraggio in tempo reale e la manutenzione predittiva.

4. Cambio rapido dello stampo: il design modulare riduce i tempi di cambio dello stampo e si adatta alla produzione di più varietà.

Scenari applicativi

Gli stampi per stampaggio dell'assemblaggio interno del pannello laterale automobilistico vengono utilizzati principalmente nella produzione di carrozzerie di autovetture e veicoli commerciali, fungendo da stampi principali per la carrozzeria in bianco e sono riconosciuti da clienti nazionali e internazionali. In qualità di fornitore professionale, SICAIDA può fornire soluzioni personalizzate per soddisfare le esigenze di diversi modelli di veicoli.

Processo di produzione

1. Analisi del prodotto e progettazione del processo

Utilizzando software professionali per l'analisi della formabilità e la progettazione del processo, anticipa e risolve potenziali problemi.

2. Progettazione dello stampo

Utilizzando software di progettazione 3D completi come UG e CATIA, i dettagli meticolosi vengono perfezionati per garantire precisione e razionalità dello stampo.

3. Selezione dei materiali

Il telaio dello stampo per stampi per stampi per assemblaggio interno del pannello laterale automobilistico è realizzato in ghisa ad alta resistenza o piastre di acciaio saldate. I componenti chiave utilizzano acciaio per utensili ad alta resistenza all'usura e ad alta resistenza alla compressione per garantire la qualità dello stampo.

4. Lavorazione meccanica di precisione

La lavorazione grezza, la lavorazione fine, la lavorazione speciale e la lucidatura a mano garantiscono la precisione dello stampo e la qualità dell'aspetto.

5. Assemblaggio e debug (stampaggio di prova T0)

Dopo l'assemblaggio, lo stampo viene testato sulla macchina e i parametri del processo vengono regolati e ottimizzati fino alla qualificazione del campione.

Tendenze di sviluppo:

1. Stampaggio integrato ultra-grande: adattandosi alla tendenza dei pannelli interni dei pannelli laterali integrati, un singolo set di stampi può pesare oltre 200 tonnellate.

2. Adattamento alle applicazioni di nuovi materiali: il design ottimizzato e la selezione dei materiali si adattano alle caratteristiche di stampaggio dei nuovi materiali per soddisfare i requisiti di leggerezza e alta resistenza delle automobili.

3. Produzione intelligente e digitalizzazione: i sensori integrati consentono il monitoraggio in tempo reale, combinato con la tecnologia del gemello digitale, abbreviando il ciclo di sviluppo e riducendo i costi.

4. Applicazioni di produzione additiva (stampa 3D).

Gli stampi per stampaggio dell'assemblaggio interno del pannello laterale automobilistico utilizzano la tecnologia di stampa 3D per creare strutture complesse, migliorando l'efficienza della produzione e la qualità del prodotto.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati negli stampi per stampaggio dell'assemblaggio interno del pannello laterale automobilistico?

A1: La base dello stampo utilizza comunemente strutture in ghisa ad alta resistenza (come HT300, ghisa duttile) o piastre in acciaio saldate. I componenti chiave come cavità e nuclei utilizzano acciaio per utensili ad alto contenuto di carbonio e cromo (come Cr12MoV, DC53, ecc.), che offre elevata resistenza all'usura ed elevata resistenza alla compressione.

Q2: Quanto dura il ciclo di produzione degli stampi per stampaggio dell'assemblaggio interno dei pannelli laterali automobilistici?

A2: Gli stampi per stampaggio dell'assemblaggio interno del pannello laterale automobilistico sono il culmine di tecnologia, esperienza e maestria. Integrano progettazione meccanica, scienza dei materiali, meccanica della plasticità e produzione di precisione. Il loro ciclo di sviluppo è lungo (in genere 8-15 mesi) e costoso (raggiunge milioni o decine di milioni di RMB), rendendoli un punto di riferimento chiave per misurare la forza complessiva di un'azienda di stampi. Man mano che le carrozzerie delle automobili si evolvono verso design leggeri, resistenti e intelligenti, i requisiti tecnici per i loro stampi continueranno ad aumentare.
