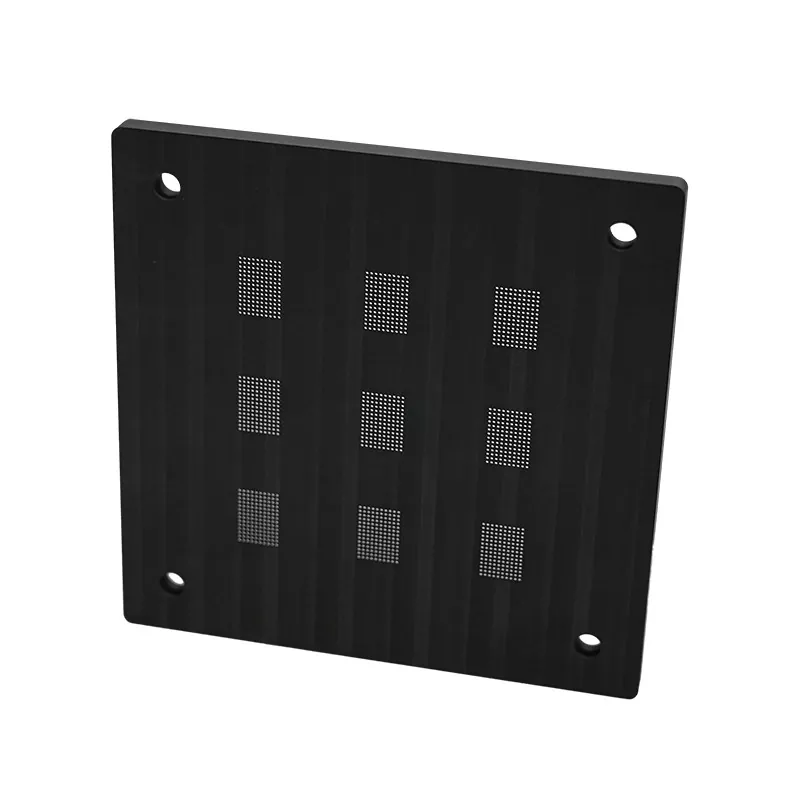

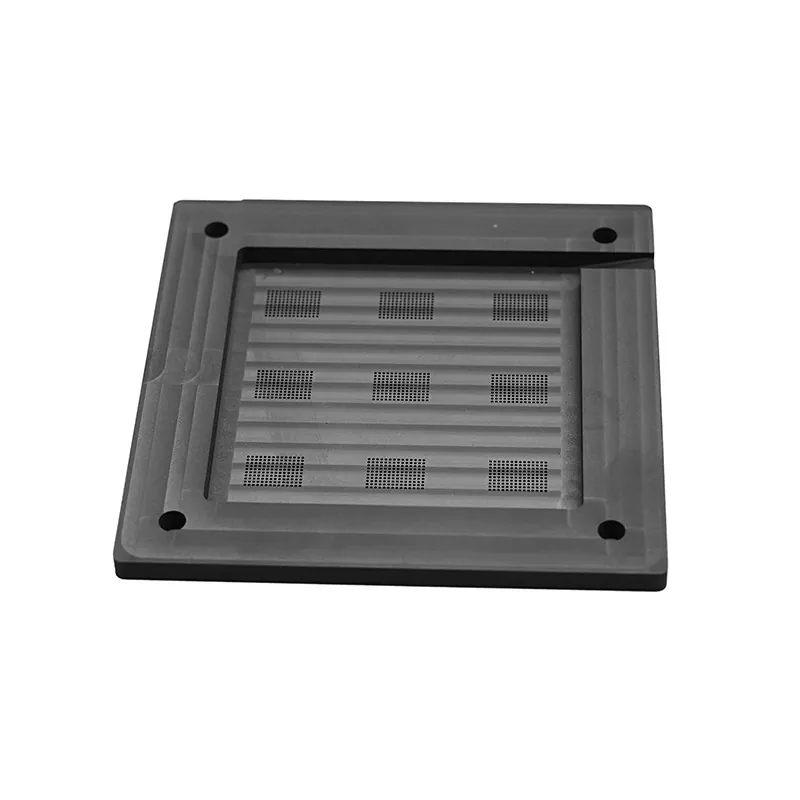

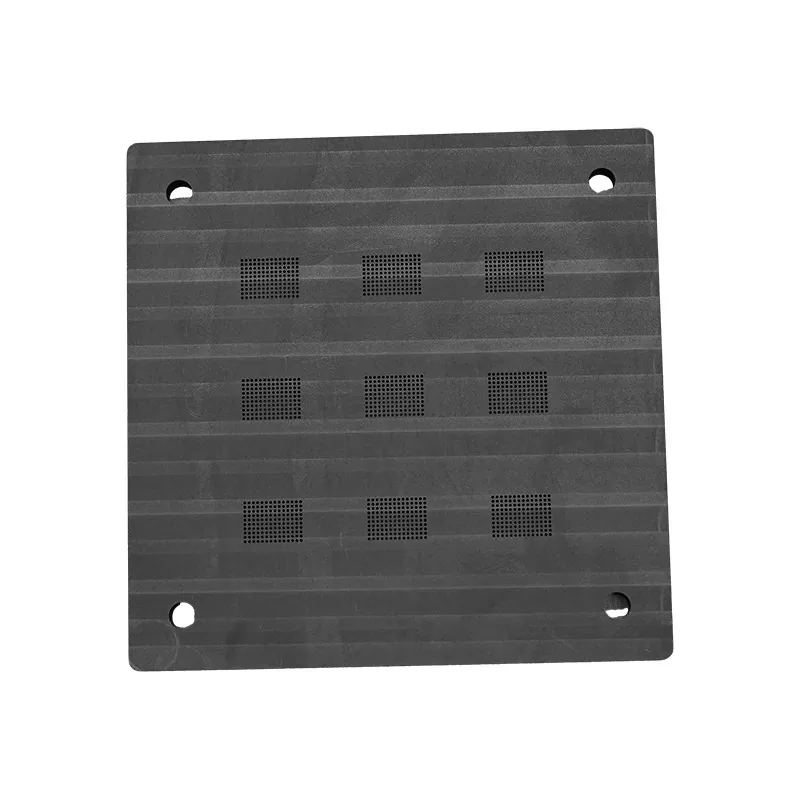

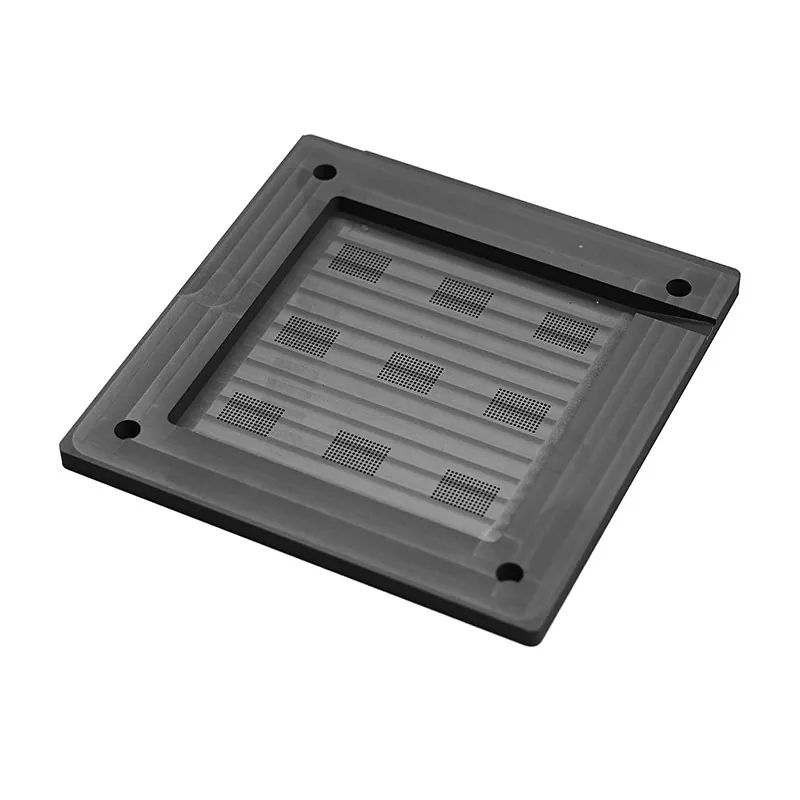

Dispositivi di posizionamento delle sfere in grafite

I dispositivi di posizionamento delle sfere in grafite SIKAIDA utilizzano grafite di elevata purezza e tecnologie di lavorazione di precisione e trattamento superficiale, soddisfacendo gli standard di qualità dei semiconduttori. La superficie è liscia e pulita, con prestazioni stabili alle alte temperature. La struttura ottimizzata facilita il funzionamento e la manutenzione, migliorando efficacemente l'efficienza e la resa del posizionamento delle sfere.

La grafite ad elevata purezza è termicamente conduttiva e resistente alla corrosione, garantendo stabilità dimensionale durante la saldatura ad alta temperatura e prevenendo la dannosa contaminazione ionica. Speciali trattamenti superficiali garantiscono un'eccellente bagnabilità con le sfere saldanti, evitando la contaminazione da ossidazione.

Specifiche tecniche

Caratteristiche principali

I dispositivi di posizionamento delle sfere in grafite vantano diverse caratteristiche chiave: 1) Elevata purezza (grafite ≥99,5%, priva di contaminazione ionica); 2) Elevata planarità (planarità ≤0,002 mm/m, Ra≤0,4 μm); 3) Precisione di posizionamento della sfera a livello di micron (diametro della sfera ± 0,025 mm, spaziatura della sfera ± 0,05 mm); 4) Resistenza alle alte temperature (prestazione stabile a 300°C); 5) Eccellente gestione termica (conduttività termica uniforme, riduzione dello stress termico).

Scenari applicativi

I dispositivi di posizionamento delle sfere in grafite sono ampiamente utilizzati nell'imballaggio di semiconduttori (imballaggi ad alta densità come BGA e CSP), assemblaggi microelettronici (piccoli componenti come 0402 e 0201), dispositivi optoelettronici (LED, laser), dispositivi MEMS e semiconduttori di potenza (IGBT, MOSFET).

Vantaggi principali

1. Vantaggio della purezza del materiale: basso contenuto di impurità, basso tasso di evoluzione del gas, stabilità chimica, prestazioni costanti dei lotti e conformità agli standard del settore dei semiconduttori.

2. Vantaggi della precisione: planarità e precisione di posizionamento a livello di micron, superficie liscia e priva di difetti, eccellente ripetibilità nella produzione di massa e adattabilità agli imballaggi ad alta densità.

3. Vantaggi delle prestazioni termiche: ampio intervallo di temperature operative (da -40°C a 300°C), coefficiente di espansione termica compatibile con wafer di silicio, buona conduttività termica e prestazioni stabili del ciclo termico.

4. Vantaggi della compatibilità del processo: i dispositivi di posizionamento delle sfere in grafite sono compatibili con varie saldature, hanno un'ampia finestra di processo, sono facili da pulire, hanno una lunga durata e offrono vantaggi economici significativi.

Capacità tecniche

L'azienda vanta forti capacità tecniche: rigoroso controllo dei materiali, con molteplici ispezioni all'arrivo; dotato di una serie completa di apparecchiature di elaborazione ad alta precisione per garantire la qualità della superficie; diversi processi di trattamento superficiale per soddisfare le diverse esigenze; un sistema di test preciso per garantire una precisione stabile; e prodotti che hanno superato rigorosi test ambientali per adattarsi alla produzione effettiva.

Domande frequenti:

Q1: Perché scegliere il materiale in grafite per i dispositivi di posizionamento delle sfere?

A1: Il materiale di grafite ha una purezza estremamente elevata, un'eccellente conduttività termica e resistenza alle alte temperature ed è chimicamente stabile nei processi dei semiconduttori. Rispetto ad altri materiali, la grafite non rilascia ioni impurità dannose sui chip e mantiene la stabilità dimensionale alle alte temperature, rendendola un materiale ideale per i dispositivi di posizionamento delle sfere dei semiconduttori.

Q2: Quali sono la planarità e la ruvidità della superficie specifica dell'apparecchio?

A2: I nostri dispositivi di posizionamento delle sfere in grafite hanno una planarità superficiale controllata entro 0,002 mm/m e una rugosità superficiale Ra ≤ 0,4 μm. Questa estremamente elevata planarità e levigatezza della superficie garantisce un contatto uniforme con il truciolo e il substrato, evitando difetti di posizionamento delle sfere causati da irregolarità della superficie.

Q3: Qual è la precisione di posizionamento della palla che può essere raggiunta?

R3: I nostri dispositivi raggiungono una precisione di posizionamento del posizionamento della sfera di ±0,025 mm e una precisione del passo della sfera di ±0,05 mm. Questo livello di precisione soddisfa pienamente i requisiti degli attuali processi di confezionamento dei semiconduttori tradizionali e può gestire applicazioni di posizionamento delle sfere a micro-pitch ad alta densità.

Q4: Qual è la temperatura operativa massima dell'apparecchio?

R4: I nostri dispositivi di posizionamento delle sfere in grafite possono funzionare normalmente in un intervallo di temperature compreso tra -40°C e 300°C. Questo intervallo di temperature copre tutte le fasi critiche dei processi di confezionamento dei semiconduttori, compresa la saldatura a rifusione e lo stoccaggio ad alta temperatura.

Q5: potete fornire prodotti per utensili personalizzati?

A5: Sì, possiamo fornire servizi personalizzati in base alle specifiche esigenze del cliente. I clienti possono fornire disegni o campioni dettagliati e possiamo elaborare vari prodotti di utensili non standard. La dimensione minima di elaborazione è 0,5 mm e la tolleranza può essere controllata entro ±0,01 mm.

Q6: Qual è la durata e la riutilizzabilità degli utensili?

R6: In condizioni di utilizzo normale e manutenzione adeguata, i nostri utensili per il montaggio delle sfere in grafite possono essere riutilizzati più di 100 volte. La durata effettiva dipende dalle condizioni di utilizzo specifiche, dai parametri di processo e dalla manutenzione. Raccomandiamo un'ispezione regolare della superficie e test delle prestazioni per garantire che gli strumenti siano in buone condizioni.

Q7: Come garantite la pulizia e l'assenza di contaminazioni degli utensili?

R7: I nostri utensili sono sottoposti a pulizia e trattamento superficiale rigorosi dopo la lavorazione, tra cui pulizia a ultrasuoni, risciacquo con acqua deionizzata e cottura ad alta temperatura. L'utensile è confezionato in un imballaggio antistatico e antipolvere per garantire la pulizia durante il trasporto e lo stoccaggio. Dopo aver ricevuto il prodotto, si consiglia ai clienti di disimballarlo e utilizzarlo in un ambiente senza polvere.

Q8: Quali sono la resistività e la conduttività termica degli utensili?

R8: I nostri utensili in grafite hanno una resistività di 8-15 μΩ·m (a 25°C) e una conduttività termica di circa 120-200 W/m·K. Questi parametri garantiscono prestazioni equilibrate nell'isolamento elettrico e nella gestione termica, rendendolo adatto a varie applicazioni di imballaggio di semiconduttori.
