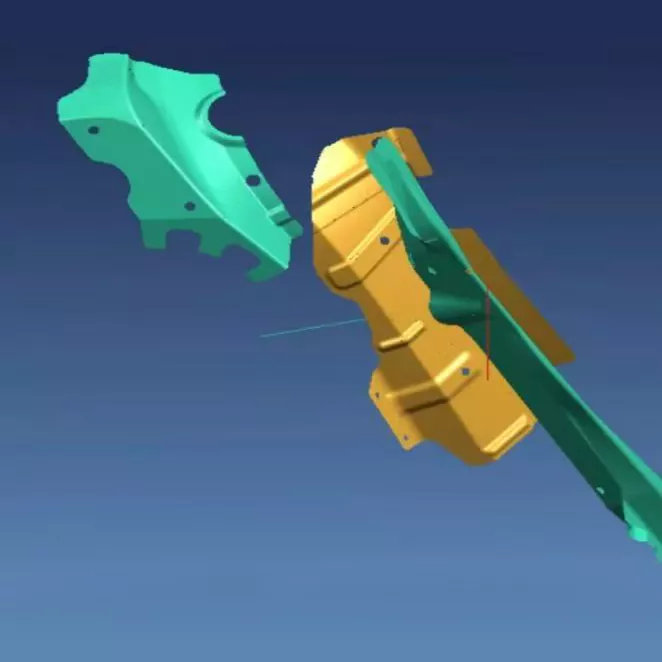

Stampi per stampaggio di piccole piastre di rinforzo per il settore automobilistico

Gli stampi per stampaggio di piccole piastre di rinforzo SIKAIDA Automotive sono attrezzature di alta precisione e lunga durata progettate specificamente per le parti di piastre di rinforzo della carrozzeria delle automobili. Combinano una tecnologia di stampaggio avanzata e un design di precisione per soddisfare i severi requisiti dell'industria automobilistica. In quanto fabbrica professionale, SIKAIDA controlla rigorosamente la qualità della produzione per garantire prestazioni stabili dello stampo e una lunga durata.

Caratteristiche principali del prodotto:

1. Alta precisione e formatura complessa: gli stampi per stampaggio di piastre di rinforzo di piccole dimensioni per il settore automobilistico hanno forme complesse. SIKAIDA utilizza un software professionale per calcoli precisi per garantire che la precisione dimensionale della parte sia controllata entro ± 0,1 mm, soddisfacendo i requisiti delle parti della carrozzeria dell'auto.

2. Elevata resistenza e durata: le cavità e i nuclei degli stampi per stampaggio di piccole piastre di rinforzo per autoveicoli sono realizzati con acciai per stampi ad alta durezza come SKD11 e Cr12MoV, raggiungendo una durezza di HRC48-52 dopo il trattamento termico. La loro durata utile supera i 500.000 cicli, riducendo i costi di sostituzione del cliente.

3. Progettazione integrata multiprocesso: l'integrazione di più meccanismi consente la formatura composita multiprocesso, inclusi stampaggio e piegatura, completando la lavorazione delle parti in un unico passaggio, migliorando l'efficienza e riducendo i costi.

4. Sistema di guida e bilanciamento di precisione: dotato di dispositivi di guida e buffer di precisione, che garantiscono un allineamento accurato degli stampi superiore e inferiore, riducono l'usura e migliorano la stabilità della qualità del prodotto.

5. Nesting e ottimizzazione intelligenti: combinato con il software CAE per ottimizzare il Nesting, l'utilizzo del materiale raggiunge oltre l'85%, riducendo i difetti di formatura e garantendo un'elevata resa del prodotto.

Applicazioni del prodotto

1. Sistema di rinforzo del pannello della porta: migliora la resistenza della porta, migliora la resistenza agli urti e protegge la sicurezza degli occupanti;

2. Struttura di rinforzo del pavimento: migliora la rigidità della carrozzeria e garantisce stabilità di guida;

3. Componenti di rinforzo del montante: ottimizza il trasferimento dell'energia di collisione e riduce la deformazione della carrozzeria;

4. Telaio del quadro strumenti: supporta il quadro strumenti e garantisce la precisione dell'installazione;

5. Telaio di rinforzo del sedile: migliora la stabilità del sedile e le capacità di protezione dalle collisioni.

Processo di produzione

1. Progettazione e analisi del prodotto

Gli stampi per stampaggio di piccole piastre di rinforzo per il settore automobilistico utilizzano software professionale per l'analisi della formabilità e l'ottimizzazione del processo, prevedendo e risolvendo i problemi di formatura per determinare la soluzione ottimale.

2. Progettazione della struttura dello stampo

L'intero processo di progettazione viene completato utilizzando il software di progettazione 3D per garantire una struttura dello stampo ragionevole e una manutenzione conveniente.

3. Selezione e preparazione del materiale

- Parti di lavoro: l'acciaio per stampi ad alta durezza è selezionato per garantire resistenza all'usura e agli urti;

- Telaio dello stampo: l'acciaio strutturale viene utilizzato dopo il trattamento termico per garantire la stabilità strutturale;

- Parti standard: l'acciaio per cuscinetti viene utilizzato per garantire precisione e durata.

4. Processo di lavorazione di precisione

- Lavorazione di sgrossatura: una fresatrice a portale viene utilizzata per lavorare la superficie di base e la cavità, lasciando un margine per la finitura.

- Lavorazione di finitura: lavorazione CNC, taglio a filo e altri processi vengono utilizzati per garantire che la precisione e la ruvidità della superficie soddisfino gli standard.

- Trattamento superficiale: nitrurazione, rivestimento e altri processi vengono utilizzati per migliorare la durezza e la resistenza all'usura, garantendo la qualità.

5. Assemblaggio e debug

Dopo l'assemblaggio di precisione, lo stampo viene collaudato in macchina. Vengono condotte l'ispezione del primo pezzo e la produzione di prova in batch per garantire la stabilità e l'affidabilità dello stampo.

Tendenze di sviluppo

1. Integrazione leggera e ad alta resistenza: adattamento a nuovi materiali per ottenere uno stampaggio integrato di strutture complesse.

2. Precisione e intelligenza: sviluppo verso una precisione a livello di micron, integrazione di funzioni di monitoraggio intelligente e auto-ottimizzazione.

3. Cambio rapido dello stampo e flessibilità: adozione di un meccanismo di cambio rapido dello stampo, tempo di cambio dello stampo ≤ 15 minuti.

4. Digitalizzazione e debug virtuale: combinazione della tecnologia del gemello digitale per ridurre il ciclo di sviluppo di oltre il 30%.

5. Produzione ecologica: utilizzando materiali ecocompatibili e un design a risparmio energetico, lo stampo è completamente riciclabile.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati negli stampi per stampaggio di piccole piastre di rinforzo per autoveicoli?

R1: Le parti operative utilizzano principalmente acciai per stampi ad alta durezza come SKD11, Cr12MoV e DC53. Il telaio dello stampo utilizza acciai strutturali come l'acciaio 45 e Q235. Le parti standard come i pilastri e le boccole di guida utilizzano acciaio per cuscinetti GCr15 per garantire resistenza, durezza e durata dello stampo.

Q2: Quanto dura il ciclo di produzione degli stampi per piastre di rinforzo di piccole dimensioni per il settore automobilistico?

R2: A seconda della complessità e dei requisiti di precisione dello stampo, il ciclo di produzione dura tipicamente 8-16 settimane. Gli stampi semplici richiedono circa 8 settimane, gli stampi di media complessità circa 12 settimane e gli stampi complessi ad alta precisione possono richiedere più di 16 settimane. Il ciclo specifico dipende dalla progettazione del prodotto, dalla tecnologia di elaborazione e dal tempo di debug.

Q3: Qual è la durata degli stampi per stampaggio di piccole piastre di rinforzo per autoveicoli?

R3: In condizioni normali di utilizzo e manutenzione, la durata utile degli stampi per lamiera di rinforzo di piccole dimensioni può raggiungere oltre 500.000 cicli. Attraverso la selezione dei materiali di alta qualità, un trattamento termico adeguato e una lavorazione meccanica di precisione, la durata di alcuni stampi può raggiungere 1 milione di cicli. Una manutenzione regolare e una corretta conservazione possono prolungare notevolmente la durata degli stampi.

Q4: Come garantire la precisione dei prodotti stampati?

R4: Ottimizzando i parametri di processo tramite l'analisi CAE, adottando un sistema di guida ad alta precisione, controllando il ritorno elastico del materiale e controllando e mantenendo regolarmente la precisione dello stampo, la precisione dimensionale dei prodotti può essere controllata entro ± 0,1 mm, garantendo una qualità del prodotto stabile e affidabile.
