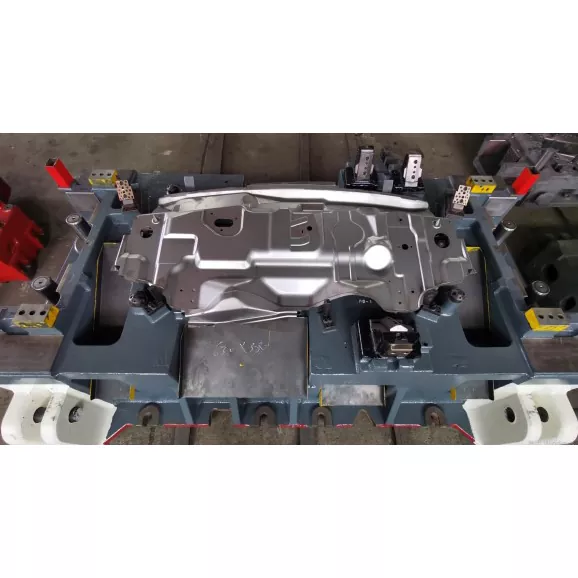

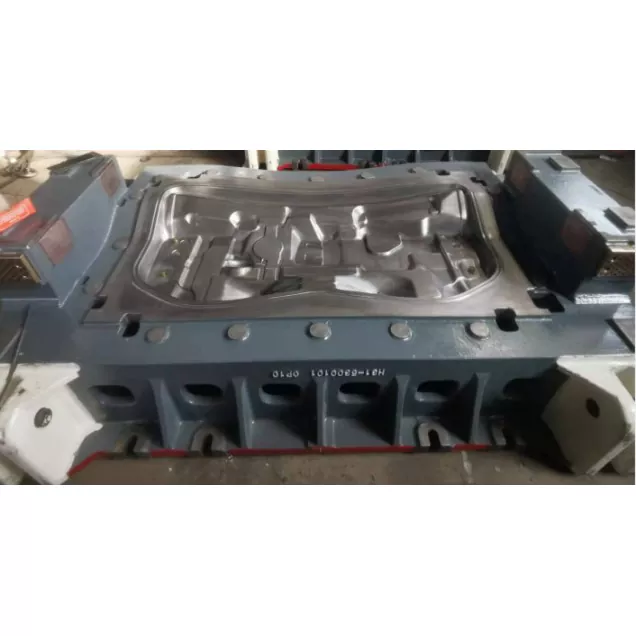

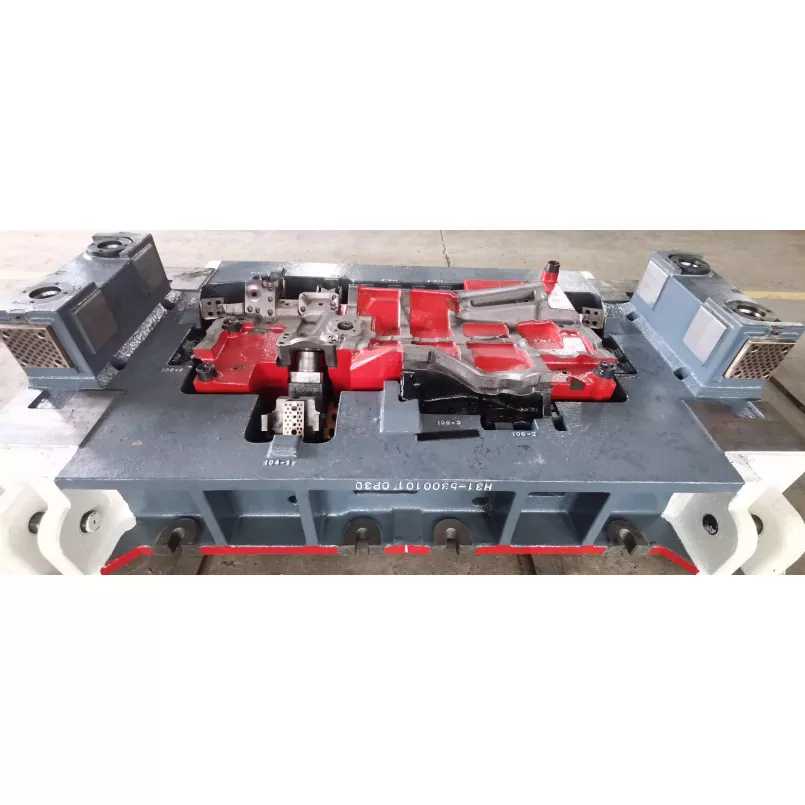

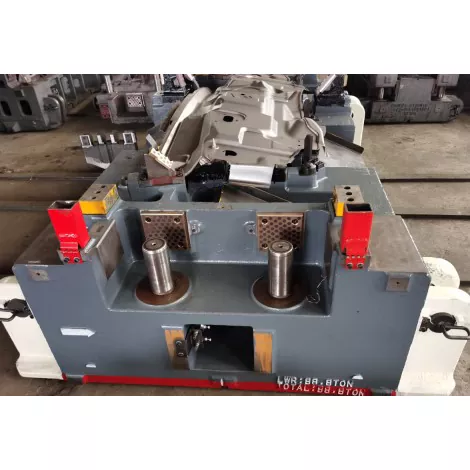

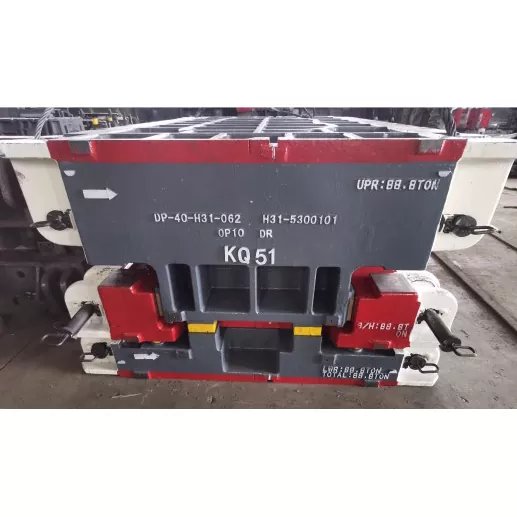

Stampi per stampaggio dell'assemblaggio del pannello anteriore automobilistico

Gli stampi per stampaggio di pannelli frontali automobilistici SIKAIDA sono apparecchiature di precisione di fascia alta sviluppate in modo indipendente, adatte per la produzione in serie di gruppi di pannelli frontali. Rispondendo alla struttura complessa e agli elevati requisiti dell'assemblaggio del pannello anteriore (pannelli della carrozzeria di grandi dimensioni), lo stampo integra tecnologie avanzate per risolvere le principali sfide di produzione. La fabbrica è dotata di attrezzature professionali e di un team dedicato per garantire che la qualità degli stampi soddisfi gli standard.

Dettagli del prodotto

1. Formazione della struttura del pannello della carrozzeria di grandi dimensioni

Controllo preciso del flusso e dello stiramento del materiale, precisione dimensionale chiave entro ± 0,1 mm, errore di planarità ≤ 0,15 mm/m; le aree di imbutitura profonda utilizzano la formatura progressiva multi-passaggio per evitare difetti del materiale e migliorare la resa.

2. Tecnologia di formatura di superfici curve complesse

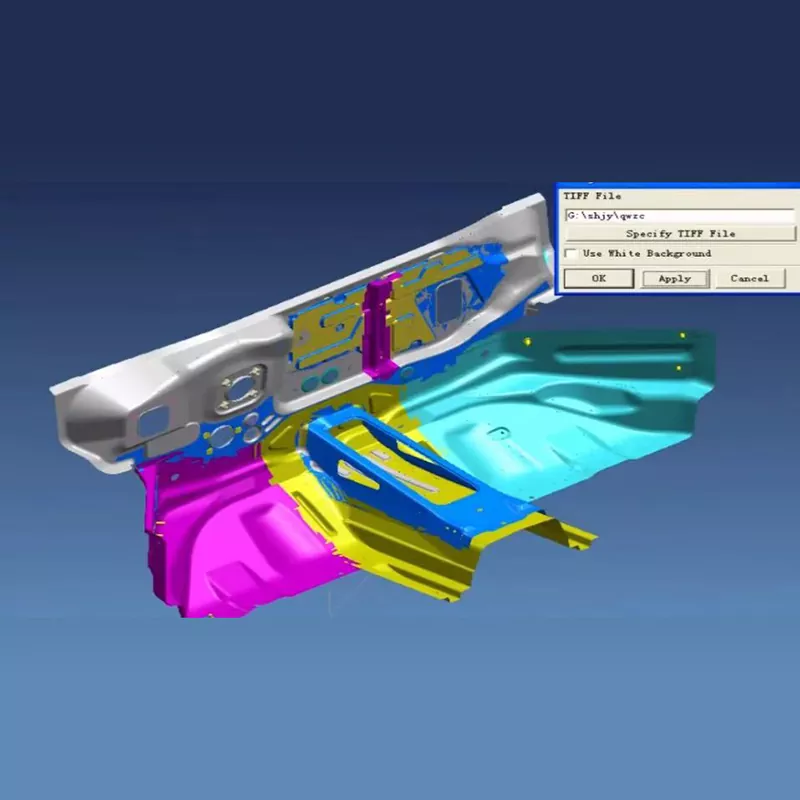

Gli stampi per stampaggio del gruppo pannello anteriore automobilistico utilizzano la formatura iperboloide e una struttura del profilo regolabile. In combinazione con l'analisi CAE e l'ottimizzazione del processo, risolve problemi come increspature e screpolature, ottenendo una precisione della superficie entro ±0,05 mm e garantendo la compatibilità con i componenti adiacenti.

3. Progettazione integrata di travi di rinforzo

Il pannello frontale e la trave di rinforzo sono integrati utilizzando una tecnologia a cavità divisa, adattandosi a materiali ad alta resistenza e garantendo la precisione geometrica della trave di rinforzo (rettilineità ≤0,1 mm/m, parallelismo ≤0,15 mm).

4. Formatura integrata multicomponente

Vengono integrati più processi, completando la formatura multicomponente in un'unica operazione di stampaggio; il design modulare e il cambio rapido dello stampo si adattano alla produzione multi-specifica, raggiungendo un tasso di utilizzo del materiale ≥80% e migliorando l'efficienza produttiva.

5. Alta precisione e prestazioni di sicurezza

La guida ad alta precisione e il controllo del feedback della pressione garantiscono una precisione critica del foro entro ± 0,05 mm; il design strutturale ottimizzato garantisce la deformazione progettata durante le collisioni, garantendo la sicurezza degli occupanti.

6. Controllo e ottimizzazione intelligente dei processi

Gli stampi per stampaggio dell'assemblaggio del pannello anteriore automobilistico utilizzano il software CAE per una progettazione ottimizzata, impiegando un controllo a tre loop e un sistema di monitoraggio intelligente per monitorare lo stato di formatura in tempo reale, garantendo una qualità stabile del prodotto.

Caratteristiche e applicazioni del prodotto

1. Veicoli passeggeri: garantisce la rigidità della carrozzeria e la sicurezza in caso di collisione, soddisfacendo i requisiti di tenuta esterna;

2. Veicoli commerciali: resiste a impatti pesanti, garantendo affidabilità strutturale e durata;

3. SUV/Fuoristrada: si adatta a vani motore di grandi dimensioni, migliorando la protezione anteriore;

4. Veicoli elettrici: si adatta a requisiti speciali come pacchi batteria e condotti di raffreddamento, tenendo conto anche del design leggero;

5. Auto da corsa/auto da spettacolo: soddisfa i requisiti aerodinamici, leggeri e di elevata rigidità;

6. Camion/autobus: si adatta ai veicoli di grandi dimensioni, garantendo capacità di carico e sicurezza in caso di collisione.

Introduzione al processo di produzione

1. Progettazione e analisi del prodotto

Il software professionale viene utilizzato per l'analisi della formabilità e l'ottimizzazione del processo per determinare i parametri ottimali, bilanciando la sicurezza e la precisione dell'assemblaggio.

2. Progettazione della struttura dello stampo

Design completamente 3D, struttura modulare, facile manutenzione, adattabile alla produzione automatizzata e al funzionamento robotico.

3. Selezione e preparazione del materiale

- Parti lavoranti: viene selezionato acciaio per stampi ad alta durezza, con una lega speciale utilizzata nelle aree di imbutitura profonda;

- Base dello stampo/Parti standard: l'acciaio di alta qualità è selezionato per garantire resistenza e precisione;

- Trattamento superficiale: nitrurazione, cromatura dura, ecc., per ridurre l'attrito e l'adesione.

4. Processo di lavorazione di precisione

La lavorazione di sgrossatura consente un sovrametallo di finitura. La finitura viene eseguita utilizzando apparecchiature di fascia alta, ottenendo una rugosità superficiale di Ra0,2, una precisione della posizione del foro di ±0,01 mm e una durezza ≥HV950 dopo il trattamento di rafforzamento della superficie.

5. Assemblaggio e debug

L'assemblaggio di precisione, il debug dei parametri in macchina, l'ispezione del primo pezzo e la produzione di prova in batch garantiscono stabilità e affidabilità dello stampo.

Tendenze di sviluppo

1. Leggero e ad alta resistenza: adattamento a nuovi materiali e utilizzo di processi avanzati, bilanciamento di leggerezza e sicurezza;

2. Ottimizzazione della precisione e della sicurezza: sviluppo verso una precisione a livello di micron, rafforzamento del rilevamento online e dell'ottimizzazione delle collisioni;

3. Produzione flessibile: cambio rapido dello stampo (≤15 minuti), adattabile alla produzione multivarietà e in piccoli lotti;

4. Debug digitale: combinazione di gemelli digitali per ridurre i cicli di sviluppo di oltre il 30%;

5. Produzione ecologica: rispettosa dell'ambiente e risparmio energetico, adattamento alle esigenze dei nuovi veicoli energetici.

Domande frequenti

D1: Quali materiali vengono generalmente utilizzati negli stampi per stampaggio del gruppo frontale automobilistico?

A1: Le parti funzionanti utilizzano principalmente acciai per stampi ad alta durezza come SKD11, Cr12MoV e DC53. Per le parti di formatura per imbutitura profonda e per rinforzare le aree di formatura delle travi, viene utilizzato acciaio rapido metallurgico delle polveri o carburo cementato. Il telaio dello stampo utilizza acciai strutturali come l'acciaio 45 e Q235, mentre le parti standard come i pilastri di guida e i manicotti di guida utilizzano acciaio per cuscinetti GCr15. Per superfici di formatura curve altamente impegnative, vengono talvolta utilizzati materiali di rivestimento ceramici o diamantati per garantire la resistenza all'usura e la durata dello stampo.

Q2: Quanto dura il ciclo di produzione degli stampi per l'assemblaggio del cruscotto anteriore automobilistico?

R2: A seconda della complessità e dei requisiti di precisione dell'assemblaggio della fascia anteriore, il ciclo di produzione dura generalmente 16-24 settimane. Gli stampi per l'assemblaggio della fascia anteriore standard richiedono circa 16 settimane, gli stampi per l'assemblaggio della fascia anteriore curva complessa richiedono 20 settimane e gli stampi per l'assemblaggio della fascia anteriore ultra-grande o leggera possono richiedere più di 24 settimane. Il ciclo specifico dipende dalla complessità della struttura della fascia anteriore, dalla difficoltà di formare la superficie curva e dai requisiti prestazionali di sicurezza in caso di collisione.

Q3: Qual è la durata degli stampi?

R3: In condizioni normali di utilizzo e manutenzione, la durata degli stampi per stampaggio del gruppo fascia anteriore può raggiungere oltre 300.000 cicli. Attraverso la selezione di materiali di alta qualità, un adeguato trattamento termico e lavorazioni meccaniche di precisione, la durata di alcuni stampi può raggiungere i 500.000 cicli. Le aree ad alta usura come le aree di formatura imbutite, le superfici di rinforzo delle travi di formatura e le superfici curve richiedono manutenzione e sostituzione regolari per garantire la qualità del prodotto e la stabilità della formatura.

Q4: Come vengono garantite le prestazioni di precisione e sicurezza del gruppo fascia anteriore?

R4: Ottimizzando i parametri del processo di formatura tramite l'analisi CAE, utilizzando un sistema di guida ad alta precisione, controllando il ritorno elastico del materiale e la distribuzione dello spessore e controllando e mantenendo regolarmente la precisione dello stampo, la precisione dimensionale del gruppo del pannello frontale può essere controllata entro ± 0,1 mm e la planarità delle superfici di accoppiamento può raggiungere entro 0,15 mm/m. Allo stesso tempo, una progettazione strutturale ragionevole e un processo di trattamento termico garantiscono che il gruppo del pannello frontale abbia una resistenza strutturale e prestazioni di sicurezza in caso di collisione sufficienti.

Q5: Quali sono i punti di controllo chiave nel processo di produzione degli stampi per stampaggio dell'assemblaggio del pannello anteriore automobilistico?

A5: I punti di controllo chiave nella produzione di stampi per l'assemblaggio del pannello frontale includono: ① Lavorazione precisa di profili di superficie di copertura di grandi dimensioni per garantire planarità e precisione della superficie; ② Rafforzare la qualità di formatura delle strutture delle travi per garantire posizione e resistenza; ③ Controllo del flusso di materiale di superfici curve complesse per evitare la formazione di difetti; ④ Lavorazione di precisione dei fori di montaggio per garantire la precisione dell'assemblaggio; ⑤ Processo di trattamento termico per garantire durezza e tenacità. Ogni punto di controllo richiede rigorosi controlli di qualità e controllo del processo, in particolare il controllo preciso della formazione di coperture di grandi dimensioni e di complesse strutture superficiali curve.
